Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

  • В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
  • Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

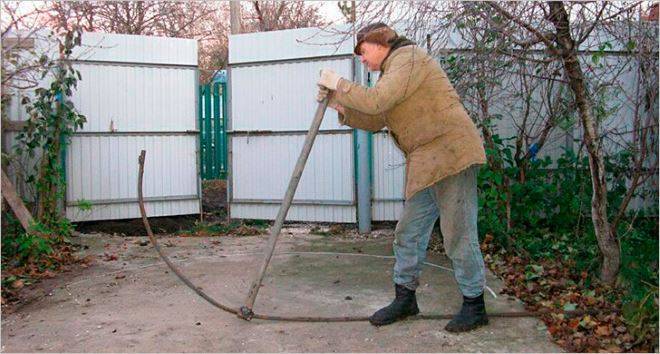

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Сделать разовый изгиб трубы помогут элементарные приспособления

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

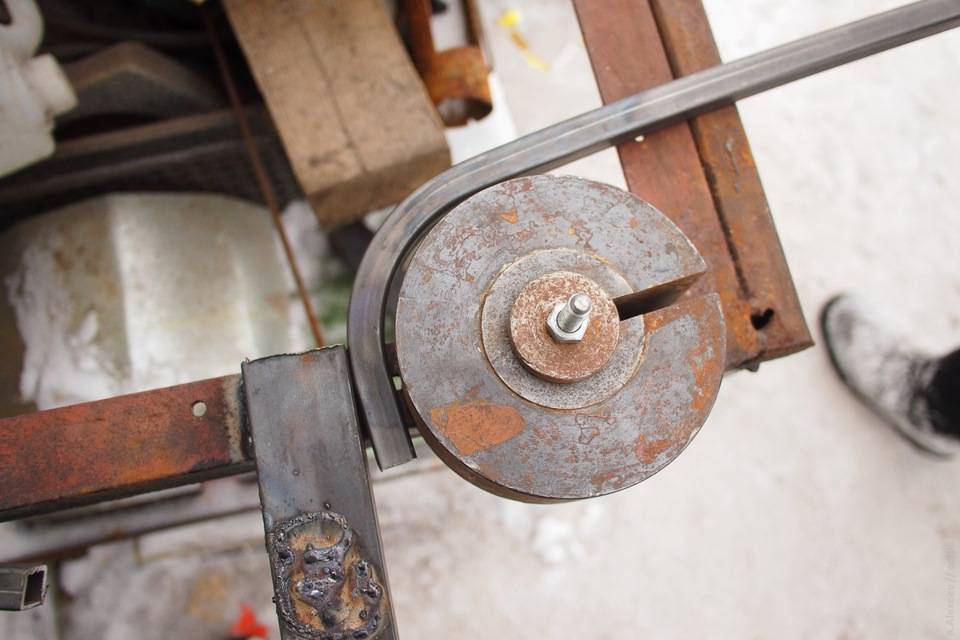

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

  1. Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
  2. Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
  3. В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
  4. На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
  5. Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

Схема стенда для гибки профильных труб

Принцип изготовления несложного самодельного гибочного устройства

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Сгибание профильной трубы при помощи оправки

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

Один из многочисленных вариантов самодельного профилегиба

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

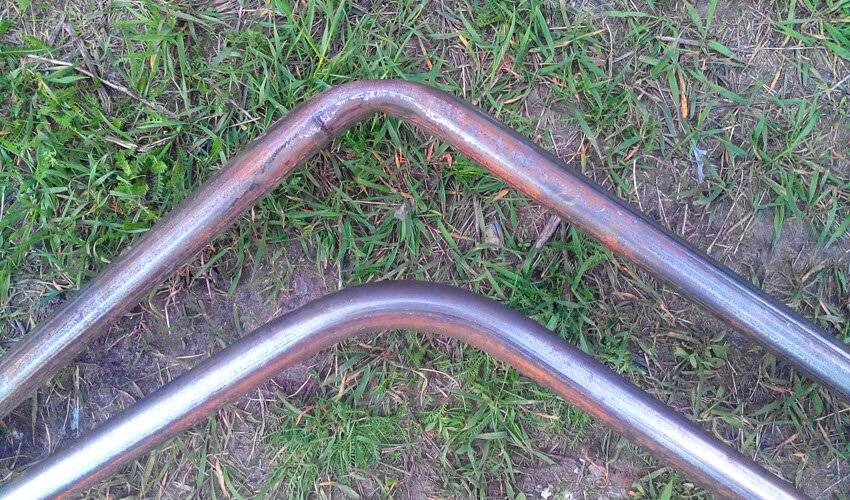

Способы сгибания металлической трубы под углом 90°

Металл – материал достаточно прочный, однако при особом воздействии довольно легко поддается изгибанию. На сегодня существует несколько методов сгибания металлической трубы своими руками.

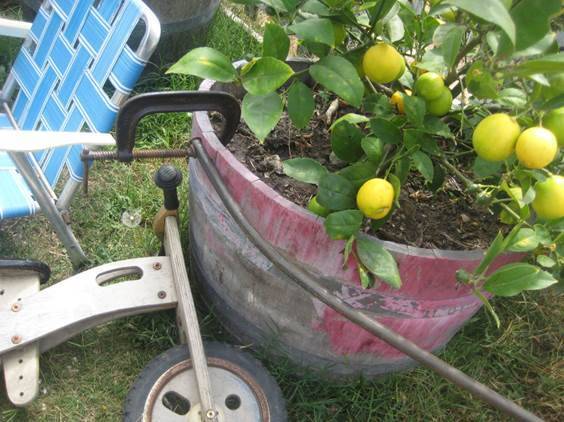

  1. Использование колышков. При выгибании именно таким способом есть большая вероятность повреждения самой трубы или ее поломки. Избежать этого можно путем заполнения пустоты сухим мелким песком, установив после этого с обоих концов заглушки. Теперь можно переходить непосредственно к процессу сгибания. Для этого вкопайте в землю одну или несколько других заготовок и, используя метод рычага, постарайтесь согнуть ее. Если вы не совсем уверенны в своих силах, потренируйтесь на ненужных кусках с похожим стройматериалом. Данный прием можно применять для конструкций диаметром 16-20 мм. При необходимости и для трубоконструкций большего диаметра. Однако это очень сложный процесс. Также стоит учитывать ее материал. Для оцинкованных лучше использовать другие способы согнуть трубу без трубогиба.

    Газовая горелка

  2. Нагрев металлоконструкции. Данный метод можно применять с целью изменения алюминиевого и стального трубопровода. Для проведения процедуры ее необходимо надежно закрепить в тисках, предварительно заполнив и путем применения газовой горелки нагревать до определенной температуры именно то место, в какое планируется дальнейший изгиб. Нужную температуру нагрева определить достаточно легко: при приближении листка бумаги к месту нагрева, она должна начинать дымиться. В случае нагрева стальной заготовки, дождитесь ярко выраженной красноты материала. В целях безопасности используйте перчатки.
  3. Использование плоскопараллельной пластины. Технология проведения процедуры требует от вас ее фиксирования в зажиме, после чего проводится искривление, причем делать это нужно вдоль пластины. Данный прием считается наиболее простым и экономным, однако неизменяющаяся кривизна пластины делает выполнение этого метода довольно непопулярным. Для качественного результата рекомендуется использование нескольких пластин с разной кривизной. Главным условием также является применение исключительно стальной трубы, причем длина этой конструкции должна быть достаточно велика.
  4. Употребление металлической пружины. Прием можно использовать для придания нужной форме заготовкам из цветных металлов с хорошей пластичностью. Пружина нужна для предотвращения возможной деформации стройматериала во время процесса сгибания. Для обеспечения хорошего результата рекомендуется учитывать размер пружины, он должен полностью соответствовать внутреннему диаметру металлической конструкции, поскольку ее необходимо вставить в полость. После этого можно производить сгиб, предварительно привязав саму пружину проволокой для облегчения дальнейшего процесса ее извлечения.

    Трубы прямые

  5. Применение воды в качестве наполнителя для полости. Вместо песка можно с легкостью использовать обыкновенную воду без примесей. Заполнив полость трубы, и закрыв отверстия заглушками, воду заморозьте. После чего требуется нагреть материал. Однако такой метод нельзя ни в коем случае применять для оцинкованных заготовок.
Популярные статьи  Можно ли смывать в унитаз наполнитель минеральный кошачьих лотков

Дерево

Если для создания металлической арки требуется покупка материала и сварочное оборудование, то с деревянной моделью все намного проще. Подобрать несколько брусков и дощечек для конструкции не составит труда, и сам процесс изготовления также будет простым.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Единственной сложностью может оказаться верхний элемент, образующий арочный полукруг. Сделать его самостоятельно — сложно, в этом случае придется заказывать или приобретать готовый. Поэтому чаще всего купол деревянных арок бывает в виде перекладины, образующей букву П, треугольника или многоугольника.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Изделия из дерева тоже можно составлять из нескольких арок, создавая сложные конструкции в виде тоннелей или беседок с лавочками. Но дерево недолговечно. Оно не любит влагу и резкие смены температур.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Чтобы увеличить срок службы материала, необходимо обрабатывать его специальными защитными веществами и регулярно покрывать лаком или красить.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Стационарное оборудование

Примером габаритной машины, задача которой — гибка алюминиевого профиля по радиусу, является профилегибочный станок. Основные рабочие органы оборудования — стационарные и подвижные ролики, геометрия которых повторяет контур заготовки в поперечном сечении. По числу роликов делятся на группы:

Читать также: Сетка кладочная для чего используется

У первых два ролика вращаются в одном направлении и находятся на одной линии, осуществляя подачу профиля на третий ролик, вращающийся противоположно. Регулируя расстояние между двумя сонаправленными элементами, мастер изменяет радиус сгиба алюминиевой заготовки. Если требуется получить очень малый радиус, выполняют несколько проходов через ролики.

Четырехроликовые станки применяются при гибке профилей сложной формы (круги, спирали и т.п.). Два ролика также неподвижны и сонаправлены, а два других осуществляют изгиб нестандартного изделия. Радиус настраивается своими руками, либо на компьютере при наличии электронного управления.

У станков может варьироваться положение роликов. Оно бывает:

Первые подходят для элементов с большим сечением (высотой до 300 мм), вторые — для небольших заготовок (прокатная продукция) или особо сложных материалов (оконные профили). Теперь — пара слов об устройствах для гибки под углом.

Арка (навес) без трубогиба

Как известно для навеса, например, в форме арки нужна изогнутая профильная труба

Важно сделать так, чтобы дуги получились одинаково изогнутыми, иначе навес не получится. Сейчас мы рассмотрим как это делать без использования станка, трубогиба и других вспомогательных средств такого рода. Нам понадобится:

Нам понадобится:

Опора на которой мы будем работать, например, металлический стол; В качестве балки можно взять трубу 80 на 60 или 50 на 50 мм длиной 3 метра

Но данный метод универсальный – поэтому какой в итоге у вас будет балка-опора не важно; Профильная труба 20 на 20 или 20 на 40 мм, которую мы и будем гнуть.. Порядок действий (пошаговая инструкция):. Порядок действий (пошаговая инструкция):

Порядок действий (пошаговая инструкция):

Делим опору на 6 равных частей

Тут очень важно – именно на 6 частей в не зависимости от того какой она длины; На линиях раздела необходимо приварить стойки строго под 90 градусов к балке. Средняя стойка – 250 мм, самая ближайшая к средней – 250 мм * 0,8888 = 222, 22 мм, а крайняя (самая маленькая стойка) – 250 мм * 0,5556 = 138,9 мм;

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

  • Саму балку закрепляем к металлическому столу;
  • Берем трубу, которую мы будем гнуть, кладем на стойки и сдвигаем её относительно балки с припуском 10-15 см, чтобы был рычаг за который можно было бы взяться и изогнуть её вокруг стоек;,
  • Привязываем ее к балке веревкой (фиксируем);

    Фото: положили профильную трубу на стойки и привязали ее веревкой к балке Далее аккуратно изгибаем трубу вокруг стоек и привариваем ее к концам балки сварочным аппаратом.

    Фото: вот такую получаем согнутую трубу для навеса

  • Дальше делаете необходимое количество таких конструкций (дуг), используете поликарбонатные листы и ваш арочный навес готов!

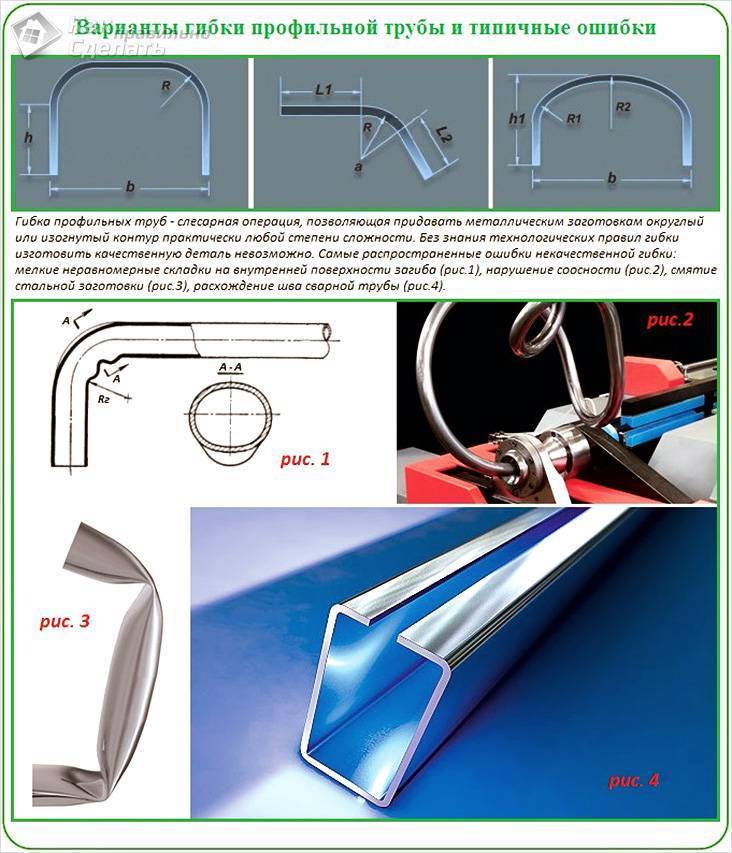

Возможные осложнения в ходе работы

Собственно изгибание такой трубы представляет собой процесс придания элементу изогнуто-плавной конфигурации. Сделать это можно только под давлением, поскольку деталь имеет высокую прочность. Чтобы уменьшить необходимую для изгиба силу давления, можно использовать нагрев изгибаемого фрагмента.

Несмотря на кажущуюся простоту операции, в результате гибки не всегда получаются элементы нужной конфигурации. Довольно часто возникают проблемы. К числу самых распространенных осложнений относят три.

Первое заключается в том, что внутренняя сторона профиля складывается своеобразными складками, которые напоминают гофру. В правильном варианте она равномерно сокращается.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба
Промышленность выпускает множество разновидностей профильной трубы. Они различаются формой сечения, высотой профиля, толщиной стенки

Вторая сложность – разрыв наружной стенки профильной трубы. В ходе гибки она растягивается. Иногда металл не выдерживает силового воздействия и лопается. Третья проблема в том, что труба, изменяя свою форму, способна утратить соосность элементов.

Это означает, что ее фрагменты в изогнутом состоянии будут лежать в разных плоскостях. А это недопустимо. Практика показывает, что все сложности происходят по причине ошибочного выбора способа гибки.

Чтобы выбрать его правильно, нужно учесть пластические возможности профильной трубы. Они определяются размерами и формой сечения, а так же толщиной стенок изделия. Исходя из этих величин, можно рассчитать минимально возможный радиус закругления. Пытаться выполнять закругление меньшего радиуса настоятельно не рекомендуется.

Чтобы определить минимальный радиус, нам потребуется высота сечения. Она рассчитывается следующим образом. Замеряется высота профиля, из нее вычитается удвоенная толщина стенки изделия.

Полученное число будет искомой высотой, обозначим ее h. Для труб с сечением в форме прямоугольника и квадрата действует следующее правило. Если высота профиля выше 20 мм, деталь выдерживает изгиб на участке, минимальная длина которого составляет hх3,5.

Изделия с профилем ниже 20 мм можно сгибать на участке длиной от hх2,5 и больше. Это правило справедливо для всех труб. Однако толщина стенки детали тоже влияет на ограничения в гибке.

Чем она тоньше, тем выше вероятность появления разрыва или смятия детали. Специалисты настоятельно не рекомендуют пытаться гнуть широкие изделия толщина стенок которых менее 2 мм. В этом случае оптимально воспользоваться сварочным аппаратом.

В процессе изгибания профильной трубы очень важно выполнять все действия правильно и аккуратно, иначе деталь может утратить соосность или смяться. Использовать такую трубу нельзя. Еще один момент, о котором нужно знать

Трубы из низколегированных и углеродистых сплавов очень упруги и после сгибания могут как-бы «пружинить», пытаясь принять прежнюю форму

Еще один момент, о котором нужно знать. Трубы из низколегированных и углеродистых сплавов очень упруги и после сгибания могут как-бы «пружинить», пытаясь принять прежнюю форму.

Это предполагает дополнительную работу с изделием, поскольку его придется заново подгонять по заранее изготовленному шаблону. Поэтому рекомендуется выяснить значение пластического момента сопротивления данной профильной трубы и проводить изгибание с учетом этого показателя. Чем он меньше, тем меньше деталь будет «пружинить».

Сложность сгибания профильного проката

Сущность процесса сгибания металлического проката состоит в том, чтобы профилю придать частичный или полный изгиб. Такую операцию обычно выполняют двумя способами: при помощи воздействия давления на трубу или с помощью нагревания определённого участка в той области, где нужно совершить изгиб.

Популярные статьи  Утепление колодца на зиму своими руками 3 методики защиты от промерзания

По мере изгибания металлической трубы на поверхность металла действуют две силы:

  1. Сила сжатия, что приходится на внутреннюю часть изгиба.
  2. Сила растяжения, которой подвергается внешняя часть.

Как раз воздействие таких разнонаправленных сил и вызывает различные сложности, которые характерны при процессе сгибания любой металлической трубы.

Распространённые проблемы

При сгибании материал может утратить свою соосность, а это приведёт к тому, что некоторые участки будут располагаться в разных плоскостях.

Стенка, что располагается с внешней стороны изгиба, будет подвергаться сильному растяжению, а потому может не выдержать каких-то нагрузок и просто лопнуть.

Внутренняя стенка также подвергается сжатию, поэтому покрывается складками, которые напоминают по форме гофру.

Многие люди, что впервые стараются согнуть трубу своими силами, вместо того, чтобы придать необходимую форму, просто сминают изделие и портят его.

Чтобы таких проблем не возникло, необходимо учитывать не только характеристики материала, но и геометрические параметры, такие как:

  • толщина стенок;
  • размеры сечения;
  • радиус, на который необходимо произвести изгиб.

Если обладать информацией обо всём вышеуказанном, то можно выбрать подходящую технологию сгиба трубы. В результате материал не сомнётся и не получит гофрированную поверхность.

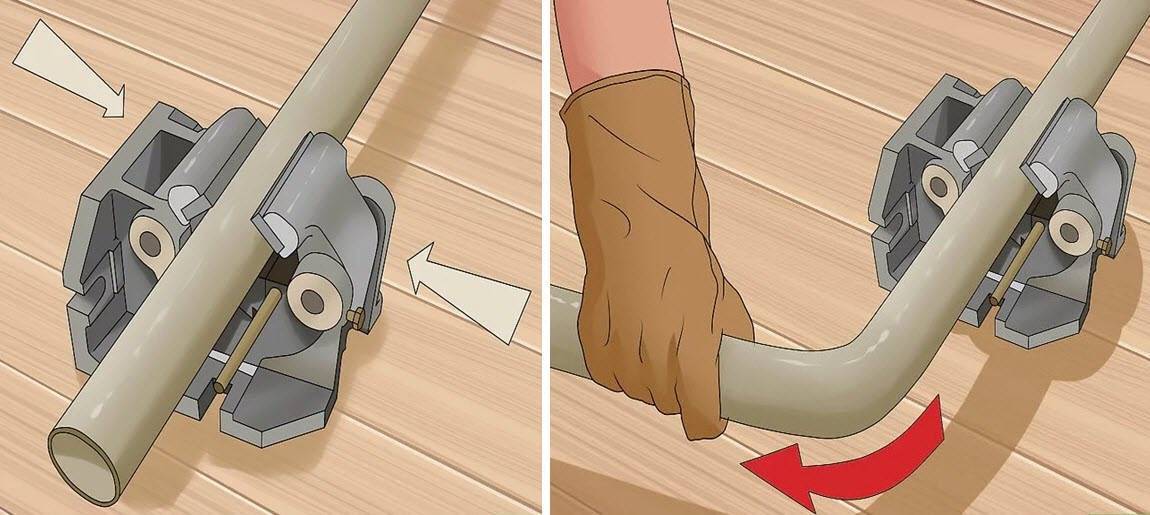

Принцип использования трубогиба

Согнуть профильную трубу (особенно это касается изделий крупного диаметра) своими руками далеко не всегда представляется возможным. Для этих целей существуют специальные устройства – трубогибы. Стандартный трубогиб оборудован ведущим колесом, которое, перемещаясь вдоль одной из граней, аккуратно сгибает отрезок трубы в необходимом направлении.

Сгибание профильной трубы – это как раз тот случай, когда без специального инструмента с поставленной задачей вам просто не справиться. Несмотря на кажущуюся не слишком прочной конструкцию, профильная труба (прямоугольного или квадратного сечения) даже с небольшой толщиной стенок способна выдержать значительные нагрузки без деформации.

Именно поэтому ее достаточно часто применяют в качестве каркаса для различных облегченных строений. Но если в силу необходимости у вас возникла потребность придать профильной трубе криволинейную форму, вам следует знать, как правильно ее согнуть без повреждения.

Профильный трубопрокат в отличие от круглого отличается формой сечения, которая бывает нескольких видов:

  • квадратная;
  • плоскоовальная;
  • прямоугольная;
  • овальная.

Сегодня трубопрокатная продукция производится в широком ассортименте. Она различается по площади сечения, конфигурации и по толщине стенок. То есть касательно сгибания труб называется минимальный радиус закругления. Для начала следует определить минимальный радиус плоской округлой деформации. В противном случае заготовка не «переживет» сгибания и повредится.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Так, для определения наименьшего допустимого радиуса сгибания прямоугольной или квадратной трубы следует знать высоту (h) профиля, так как:

  • трубопрокат с высотой выше 2 см способен выдержать без потерь деформации на участке длиной 3,5×h и больше;
  • трубопрокат высотой до 2 см способен выдержать без потерь деформации на участке длиной 2,5×h и больше.

Отталкиваясь от этих лимитов, можно начинать конструировать процесс изготовления из профильной трубы полочки, стеллажи, рамы для форточек, окон и дверей, а также другие изделия. Также некоторые корректировки вносит и толщина стенок.

Если вы решили сделать теплицу из обычных низкоуглеродистых и углеродистых стальных сплавов, то они имеют свойство слегка «пружинить», т. е. возвращаться в свое исходное положение. Поэтому перед монтажными работами каждую арочную дугу необходимо будет перепроверить и при необходимости подогнуть по шаблону.

Трубогиб стационарный пошаговая инструкция

Если планируется самостоятельно изготовить теплицу из стальных труб, то понадобится обзавестись не просто обычным трубогибом, а надёжным изделием. Ведь при таком подходе понадобится изогнуть не один десяток профильных труб. Чтобы конструкция теплицы получилась аккуратной и красивой, нужно использовать стационарный трубогиб.

Перед тем, как приступать к изготовлению теплицы, нужно позаботиться о присутствии соответствующего инструмента для гибки профильных изделий. Понадобятся для конструирования стационарного трубогиба элементы:

  • прут на 25;
  • 6 подшипников;
  • швеллер.

Понадобится ещё и сварочный аппарат, при помощи которого будет выполняться соединение всех составных частей. Пошаговая инструкция изготовления стационарного трубогиба выглядит следующим образом:

  • К основанию (швеллеру) привариваются подшипники, которые соединяются между собой валом в виде стальной трубы соответствующего диаметра.
  • Чтобы вал не был расположен слишком близко возле основания, следует подшипники приваривать на обрезки прямоугольной трубы по 5 см.
  • Чтобы заведомо изготовить агрегат, которым мог бы регулироваться радиус изгиба, основание нужно сделать из двух швеллеров, соединённых между собой завесами, как видно на фото выше.
  • Два вала с подшипниками располагаются на одинаковой высоте, а третий (центральный) приваривается с помощью прямоугольной трубки выше на 15-20 см.
  • К верхнему валу нужно приварить дополнительную трубку, к которой будет закреплена рукоятка. Этот вал будет приводиться в движение при помощи мускульной силы.
  • Приваривается ручка к верхнему валу, после чего можно проверять получившееся изделие на функционирование.

Устанавливая профильную трубку любых размеров, следует отрегулировать радиус конечного изгиба. Делать это можно при помощи домкрата, расположенного под основанием, на котором закреплён один из валов. Отрегулировав требующийся радиус изгиба, вращается рукоятка. В итоге получаются качественные изогнутые трубки. Преимуществом трубогиба называется возможность гнуть материалы любого размера и диаметра.

Из недостатков можно отметить только возможность эксплуатации на одном месте

При этом важно понимать, что применять такое устройство можно для любых нужд. Для изготовления такого устройства понадобятся капиталовложения не более 500 рублей

Купить нужно только 6 подшипников, а все остальные элементы найдутся в хозяйстве у каждого мастера

Купить нужно только 6 подшипников, а все остальные элементы найдутся в хозяйстве у каждого мастера.

Металл

Самый распространенный и недорогой материал, конструкции из которого отличаются прочностью и долговечностью. Все детали сооружения собраны из арматуры и скреплены собой при помощи сварки. Характерной особенностью садовых арок из металла можно назвать изящную легкость.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Самый простой вариант изделия — согнутые дугой металлические прутья и закрепленные в земле. Обычно для придания конструкции устойчивости используются две дуги, соединенные между собой перемычками из проволоки или прутка.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

К дорогим моделям арок из металла можно отнести сооружения, декорированные художественной ковкой. Такие изделия выполняются на заказ, создать их самостоятельно сможет далеко не каждый.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Способы согнуть профильную трубу своими руками

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Как гнуть профильную трубу при помощи сварки

Трубные изделия квадратного или прямоугольного сечения, высота стенки которых 30 – 40 мм и более, с трудом поддаются сгибанию, особенно при малых радиусах. Чтобы сформировать своими руками из такого материала красивый отвод в 90 градусов, без болгарки и сварочного аппарата не обойтись.

Порядок действий:

  • Сделать шаблон изгиба, по которому проще изготовить несколько одинаковых деталей;
  • Вдоль трубы болгаркой сделать надсечки трех стенок, оставив одну цельной. Чем больше надсечек, тем округлей будет изгиб;
  • Один конец профиля надежно зафиксировать;
  • Применив усилие, взявшись за второй конец постепенно согнуть трубу по шаблону так, чтобы пропилы образовали вогнутую часть изгиба. Плоскость сгибания не должна нарушиться, можно применить киянку;
  • Пропилы заварить, места сварки отшлифовать.
Популярные статьи  Самодельный бустер для промывки радиатора печки

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Как согнуть профильную трубу при помощи наполнителей

Наполнитель используется для получения равномерных изгибов без сплющиваний и складок (гофры на вогнутой части), заполняя внутреннее пространство он распределяет силу сжатия и растяжения по всей поверхности сгибаемого участка профиля. Самым испытанным наполнителем считается мелкий, сухой, хорошо просеянный песок.

Этот способ может сопровождаться нагреванием трубы паяльной лампой либо накаливанием на древесных углях, при нагревании металл приобретет пластичность, что облегчает гибку. Горячим способом гнут трубные изделия с высотой стенки от 30мм и более.

Трубопрокат с высотой стенки до 20мм гнется без нагревания, а при радиусе изгиба менее 50мм можно не применять наполнитель.

Порядок действий горячего способа:

  • Отжечь участок сгиба заготовленной трубы;
  • Изготовить деревянные заглушки в виде пирамид длиной в 10 оснований, которые в 2 раза больше просвета, на одной сделать 4 продольных паза для отвода газа во время нагревания;
  • Заглушить один конец трубы, постепенно засыпать до краев просеянный и прокаленный песок, уплотняя его постукиванием. Заглушить второй конец чопом с пазами;
  • Разметить участок нагревания мелом, зажать профиль, расположив шов не по вогнутой стороне касательно шаблона;
  • Разогреть трубу докрасна, сгибать поступательными движениями в один подход (повторный разогрев не желателен) соблюдая плоскость сгиба по шаблону. Соблюдайте меры безопасности;
  • После остывания заглушки выбить или выжечь.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

С высотой стенки до 10мм смело гнем профильную трубу своими руками без нагревания и наполнителя. В остальных случаях вместо песка можно применить стальную пружину с плотными квадратными или прямоугольными витками. По величине она должна быть чуть меньше внутренних размеров трубы, так, чтобы плотно пройти к месту сгиба. Пружина также не даст образоваться нежелательным деформациям при холодном сгибании. Вытаскивают ее за привязанную к конечным виткам проволоку, выходящую наружу.

Как согнуть профильную трубу в домашних условиях на гибочной плите

Это еще один вариант как согнуть профильную трубу без трубогиба, используя приспособления, изготовленные самостоятельно. К ним относятся горизонтальная металлическая или бетонная плита с отверстиями, стационарный плоский шаблон с элементом фиксации, верстак с оправкой. Данные конструкции хороши для холодной гибки тонких трубных изделий. Принцип действия прост: один конец профиля зажимается, а другой под действием силы прижимается, огибая приготовленную форму. Ручная гибка требует значительных усилий и не гарантирует точности.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба

Следует помнить, что стальной трубопрокат обладает пластическим моментом сопротивления (пружинящий эффект), поэтому изгиб приходится подгонять несколько раз под шаблон.

Как согнуть профильную трубу своими руками, так и привести ее в первоначальную форму, дело трудное. Чтобы все получилось, как задумано с первой попытки без специального станка не обойтись.

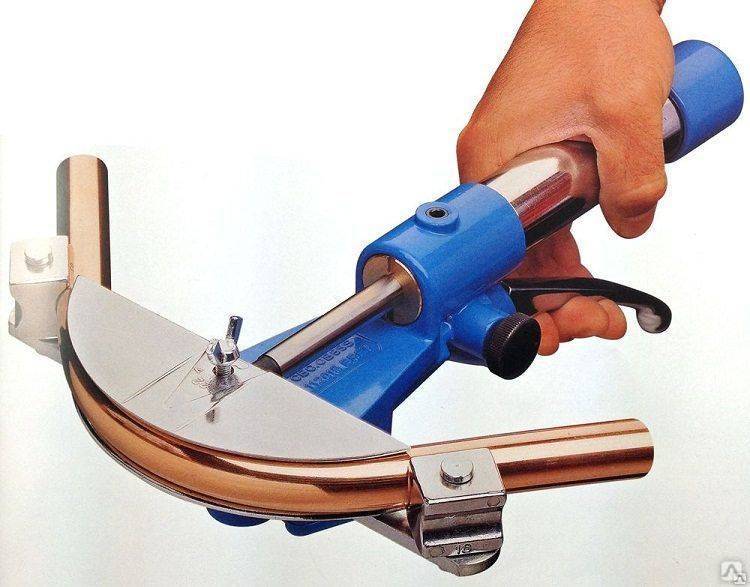

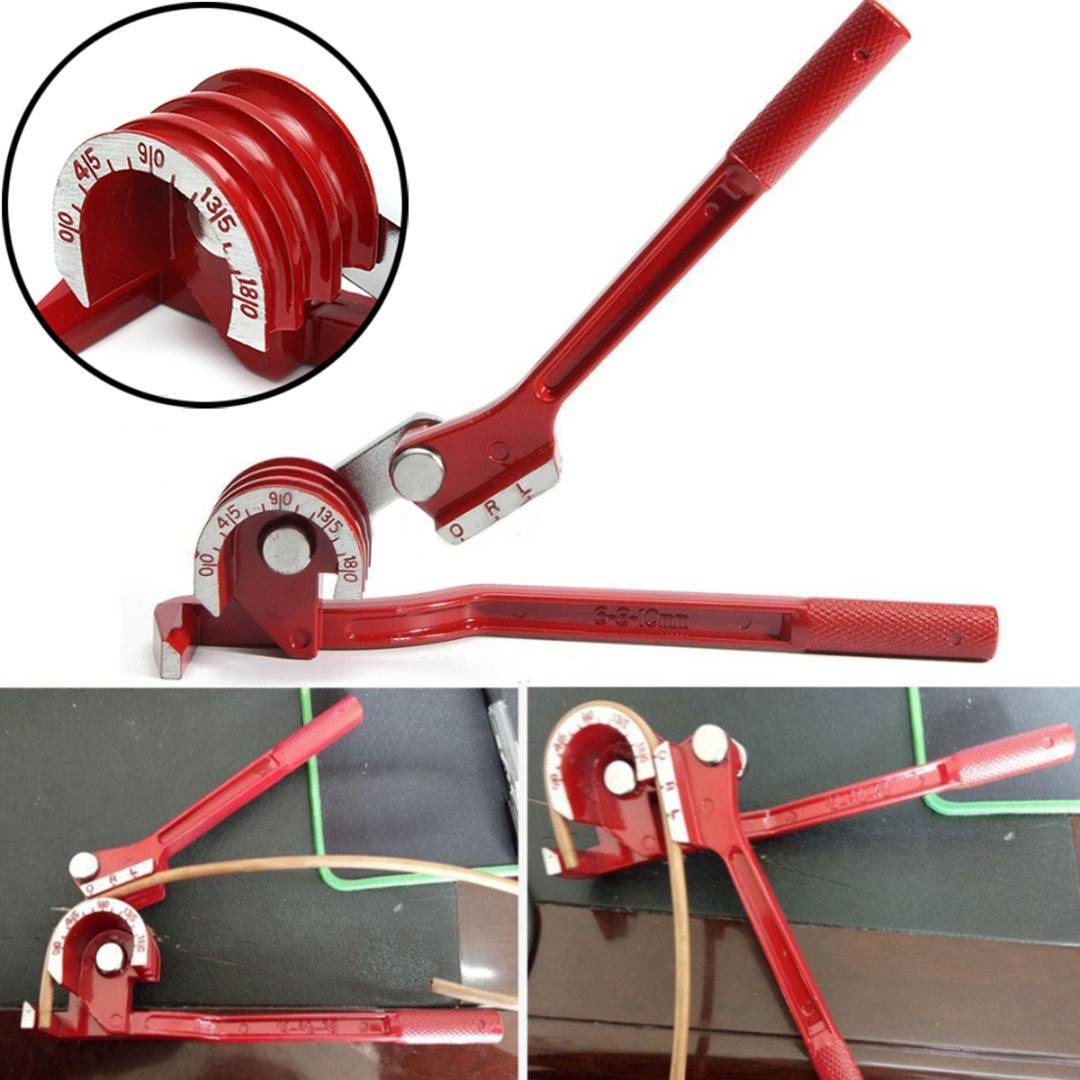

Преимущества использования трубогиба

Почему необходимо пользоваться трубогибом, ведь металлопластиковые материалы достаточно гибкие и не требуют большого усилия для формирования нужного угла поворота?

Трубогиб позволяет:

  • сформировать поворот оптимального радиуса для данного размера трубы;
  • избежать заломов, трещин, складок;
  • проводить работы безопасно;
  • проводить монтаж без чрезмерной физической нагрузки.

Используя трубогиб, можно легко сконструировать любую конфигурацию трубопровода, обойти препятствия без дополнительных фитингов. При этом он не потеряет в своих эксплуатационных характеристиках.

Вариант последний – а зачем вообще придумывать какие-то технологии гибки

В некоторых случаях – например, когда соотношение r/s намного больше минимально рекомендованного значения – удачная гибка трубы в холодном состоянии своими руками возможна при условии всего лишь прочного закрепления одного из торцов с последующей гибкой по предварительно подготовленному шаблону.

Шаблон изготавливается из многослойной фанеры, можно даже использовать подходящую по диаметру внешнюю поверхность любого прочного предмета – бочки с водой, либо деревянного вазона. Один из торцов закрепляют в струбцине/тисках, а противоположный изгибают по требуемому радиусу (см. рис. 10). Таким способом вполне можно получить, например, заготовки для стального каркаса парника или оранжереи. После деформирования сразу освобождать деталь из зажимов не стоит, поскольку любой металл обладает инерционными свойствами.

Во всех случаях гибки без трубогиба следует приготовиться:

  • Запастись рычагами (момент гибки, в зависимости от требуемых параметров и материала трубы может оказаться достаточно большим).
  • Подготовить шаблон, который должен быть точно рассчитан под характеристики зоны гиба.
  • Тщательно очищать внутреннюю поверхность изогнутой трубы (в частности, если изделие будет использоваться для прокачки жидких сред).

Перед началом работ стоит вспомнить и о простых правилах техники безопасности. Перед гибкой вручную заготовку целесообразно обернуть грубой кожей, мешковиной или иной плотной тканью – это защитит руки и создаст дополнительное трение, которое исключит проскальзывание во время гибки.

Сообщества Сделай Сам Блог Как согнуть трубу без трубогибаГибка стальной трубы по большому радиусу

Можно ли согнуть трубу в домашних условиях

Если труба имеет не самые большие габариты, а точность изгиба не является критическим параметром, произвести цикл необходимых работ возможно в домашних условиях.

Разумеется, будет лучше, если для этих работ найдется отдельное помещение, оборудованное верстаком, тисками и прочими необходимыми инструментами. Кроме того, в процессе работы скорее всего придется использовать болгарку, сварочный аппарат или источник открытого огня. Согласитесь, частный дом или квартира мало для этого подходят.

Еще один важный совет. Металл – достаточно упругий материал, который после любой деформации будет стремиться вернуть себе прежнюю форму. По этой причине сгибать трубу следует на немного больший, чем предусматривает проект, угол. Металл вернется на несколько градусов обратно, и мы получим в точности такой радиус сгиба, на который рассчитывали изначально.

Для облегчения процедуры сгибания соответствующий участок трубы можно предварительно разогреть. Раскаленный металл становится более пластичным и податливым, что значительно облегчает процесс. Для прогрева чаще всего используют:

  • газовую горелку,
  • паяльную лампу.

Труба тщательно прогревается на месте будущего сгиба (протяженность места нагрева принимается равной шести диаметрам трубы).

Рекомендуем ознакомиться: Бесшовные толстостенные трубы — разновидности и сферы применения

Стоит помнить, что многократные циклы сильного нагрева и остывания неизбежно делают металл более хрупким.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Сообщества Сделай Сам Блог Как согнуть трубу без трубогиба
Водосборные коллекторы
