Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

  1. Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
  2. Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

Изменяем алгоритм работы заслонки печки ВАЗ 2110

Для начала необходимо снять и отсоединить от контроллера САУО 6-клеммовую и 13-клеммовую колодки.
Теперь по вышеприведенной схеме производим подключение кнопки стеклоподъемника :

После того как, подключение кнопки управления было выполнено, соединяем 6-клеммовую колодку которая предназначена для включения вентилятора печки ВАЗ 2110. Вторую снятую колодку оставляем не подключенной.
Теперь остается вмонтировать кнопку в панель торпеды и управление заслонкой печки ВАЗ 2110 в ручном режиме готово.

Электронное управление печкой ваз разбираемся с электроникой

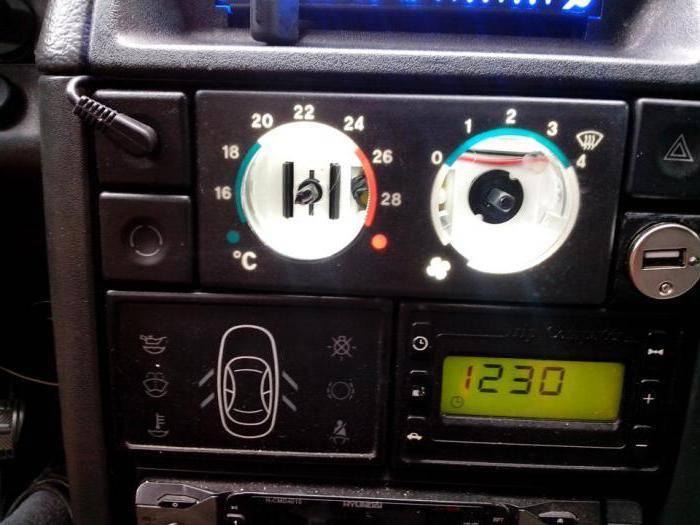

И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать. Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

Не работает печка ВАЗ 2110 диагностика и ремонт

Электронное управление печкой ваз разбираемся с электроникой

Определившись с основными причинами, необходимо приступать к диагностике. Прежде всего, проблемы с регулировкой температурного режима могут быть связаны с поломкой блока управления или заслонки.

Для начала, следует проверить температурный датчик на потолке, который находится возле лампы освещения салона. Если просто, сбои в его работе приводят к тому, что нужная команда не доходит до заслонки и печка не греет.

Проверить датчик просто. Для этого нужно перевести ручку управления сначала в одно крайнее положение, после чего в другое. Параллельно следует проверять, происходит ли изменение температуры  поступающего воздуха.

Температура может как полностью не меняться, так и воздух становится теплее только тогда, когда ручка находится в крайнем максимальном положении. Если температура не меняется, тогда причина не в датчике. Во втором случае виновником вполне может оказаться контроллер, который меняют на рабочее устройство.

Поломка моторедуктора часто приводит к тому, что после включения обогрева печка дует в салон холодным воздухом. Это частая проблема. Как правило, замена моторедуктора печки позволяет нормализовать работу системы.

Чтобы поменять данный элемент, нужно снять стеклоочистители, произвести демонтаж жабо, выкрутив винты. Затем нужно отсоединит проводку от моторедуктора, снять неисправное устройство и установить рабочее.

Если есть подозрения, что из строя вышел отопитель печки ВАЗ 2110, потребуется снимать основной дефлектор для проверки. Чтобы это сделать, нужно разогнуть крепежи, отодвинуть заслонку. Кстати, добраться до заслонки можно из моторного отсека.

Осмотр позволяет выявить, возникла ли необходимость замены радиатора. Если это так, нужно разобрать печку. О том, как снять радиатор печки ВАЗ 2110 своими руками, можно прочитать немного ниже.

В случае, когда воздух теплый, но недостаточно прогревается или слабо подается, рекомендуется сменить заслонку. Вместо штатного решения из пластика лучше купить алюминиевую заслонку печки на ВАЗ.

Это позволяет исключить возможную деформацию заслонки при переключениях,  а также улучшить сохранение тепла. В результате отопительная система работает более продуктивно, воздух  подается более горячим, что позволяет эффективнее и быстрее прогреть салон.

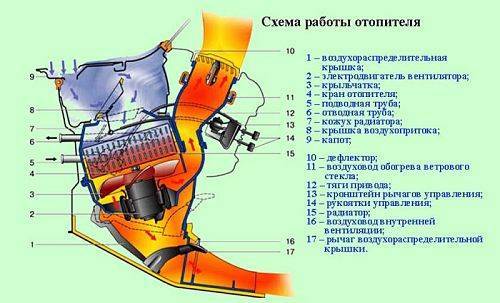

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Извлечение неисправного радиатора, добраться до него можно через капот

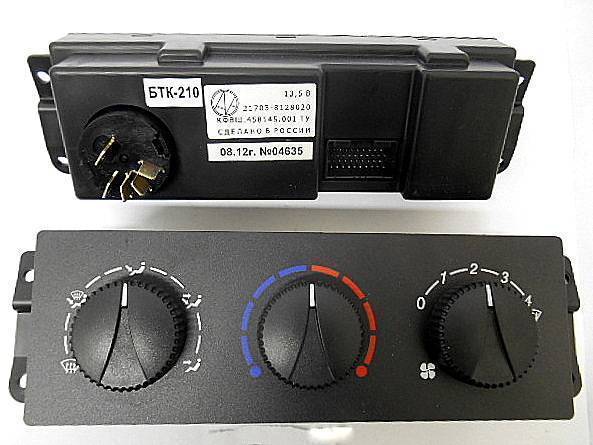

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

Популярные статьи  Камин с системой воздушного отопления

СУАО и потолочный датчик

Процесс снятия датчика температуры салона

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

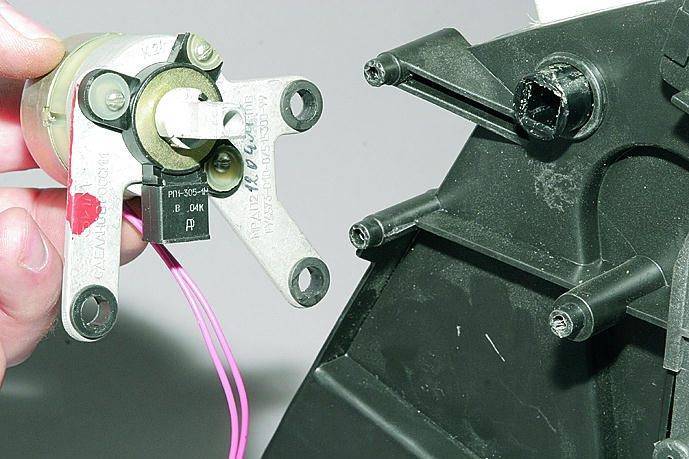

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Настройка температуры воздуха из отопителя

Желаемая температура в кабине может быть установлена с помощью ручки управления. Тем не менее, в устройстве имеется специальный винт для более точных результатов и регулировок. Чтобы проверить точность установки температуры, закройте все двери и окна. Поместите тестовый термометр в зону датчика.

Электронное управление печкой ваз разбираемся с электроникой
Затем элемент настраивается на автоматический режим, а нагрев контролируется термометром. Как долго может регулироваться блок управления отоплением ВАЗ-21102? Процедура занимает не более получаса. Если по истечении 15 минут фактические показания температуры не совпадают с заданными, то блокировка снимается. Поверните регулировочный винт по часовой стрелке. Если винт повернут по часовой стрелке, то температура повысится, если против часовой стрелки, то температура понизится. Затем установите элемент на место и убедитесь, что он работает правильно. Что касается возможности устранения неисправностей, то блок управления нагревателя ВАЗ-2110 не может быть отремонтирован (как и старый образец). В случае серьезных сбоев он заменяется полностью. Тем более, что цена не высока.

Итак, мы выяснили, почему нагреватель не работает и как решить эту проблему.

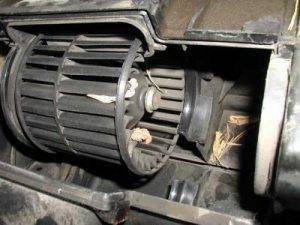

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Электронное управление печкой ваз разбираемся с электроникойУстановка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Электронное управление печкой ваз разбираемся с электроникой

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

  1. Повышенная шумность, скрежет при работе.
  2. Сильное снижение эффективности нагнетания воздуха.
  3. Вентилятор не включается в работу.
  4. Самопроизвольное изменение скорости вращения электродвигателя.
  5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

  • предохранителя (перегорание – причина полного отказа работы электромотора);
  • резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
  • контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
  • клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Электронное управление печкой ваз разбираемся с электроникой

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

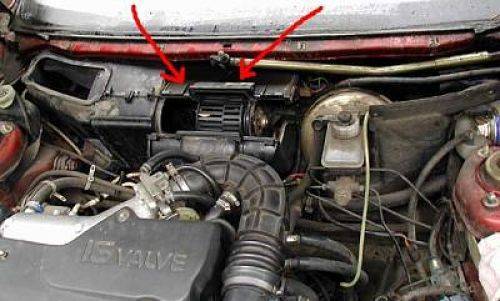

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

  1. Демонтировать «жабо».
  2. Снять переднюю стенку ниши, в которой размещен отопитель.
  3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
  4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

  • демонтируем «жабо» и переднюю стенку;
  • извлекаем воздушный фильтр;
  • откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
  • отсоединяем проводку;
  • извлекаем корпус фильтра вместе с вентилятором;
  • демонтируем электровентилятор.
Популярные статьи  Как Сделать Стяжку на Тёплый Пол. Установка Маяков на Пол

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

Рис. 7–47. Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания Система предназначена для обеспечения заданной температуры в салоне автомобиля. Управляющим узлом системы является контроллер 3 (рис. 7–47) типа 13.3854, имеющий две рукоятки управления. Левой рукояткой (задатчика температуры) задается желаемая температура в салоне (диапазон от 16 до 30 С), а правой рукояткой устанавливается режим работы вентилятора: 0 – вентилятор выключен, I – средняя частота вращения вентилятора, II – малая частота вращения вентилятора, А – автоматическое управление вентилятором. Между рукоятками управления расположена кнопка выключения контроллера. Адреса выводных штекеров контроллера даны в табл. 7–7.

Адреса выводных штекеров контроллера системы управления отопителем

В контроллер поступает информация от:

– датчика 6 температуры воздуха в салоне (в датчик встроен малогабаритный вентилятор);

– датчика положения вала микромоторедутора 9 привода заслонки отопителя, т.е. информация о положении заслонки отопителя.

На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.

Если рукоятка переключателя режимов работы вентилятора находится в положении А, то контроллер управляет также частотой вращения вентилятора в зависимости от разности температуры воздуха в салоне и задатчика температуры.

Для ускоренного прогрева воздуха в салоне служит клапан 8 рециркуляции с выключателем 7. При включении клапана перекрывается поступление в салон наружного воздуха и через отопитель циркулирует только воздух салона.

Электродвигатель 1 вентилятора отопителя применяется типа 45.3730, с возбуждением от постоянных магнитов.

Для получения малой частоты вращения служит дополнительный резистор 2. Он имеет две спирали – одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин -1 ).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Данные для проверки электродвигателя вентилятора

Частота вращения вала при нагрузке электродвигателя крыльчаткой * при напряжении 12 В и температуре (25±10) С, мин -1 . 4100±200

Потребляемая сила тока при указанной нагрузке и частоте вращения, не более, А. 14

* Соответствует нагрузке вала моментом 0,216 Н·м (0,022 кгс·м)

Регулировка системы отопления

Расположите ртутный термометр около датчика температуры салона и замерьте температуру воздуха в салоне. Включите контроллер отопителя, установите рукоятку управления вентилятором в положение А, поставьте задатчиком температуры контроллера температуру на 2 С выше температуры воздуха в салоне и выдержите 15 мин при закрытых дверях и поднятых стеклах дверей.

Если через 15 мин температура воздуха в салоне не будет соответствовать заданной, то выньте контроллер из гнезда и с помощью регулятора (переменный резистор, выведенный под шлиц на левой стороне контроллера) подрегулируйте установку температуры.

Для увеличения температуры необходимо повернуть регулятор по часовой стрелке, а для уменьшения – в другую сторону.

Порядок выполнения работ

Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.

  • Отсоединяется от аккумуляторной батареи провод от » — «.
  • Сливается охлаждающая жидкость.

Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.

  • Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
  • Снимается вентилятор обогревателя.
  • От корпуса печки отсоединяется хомут вакуумного шланга.
  • При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
  • Отворачиваются винты крепления переднего корпуса.
  • Снимается передний корпус.
  • Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.

Установка новых патрубков

Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы. Итак:

  • Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
  • Устанавливаются остальные детали и узлы в обратной последовательности.
  • Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.

Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110

Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя. Иногда достаточно только затянуть шланги на патрубках новыми хомутами

Иногда достаточно только затянуть шланги на патрубках новыми хомутами.

Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга

Ремонт шланга без снятия с автомобиля

  • Отрезается поврежденный конец элемента.
  • Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
  • Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
  • Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.

Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.

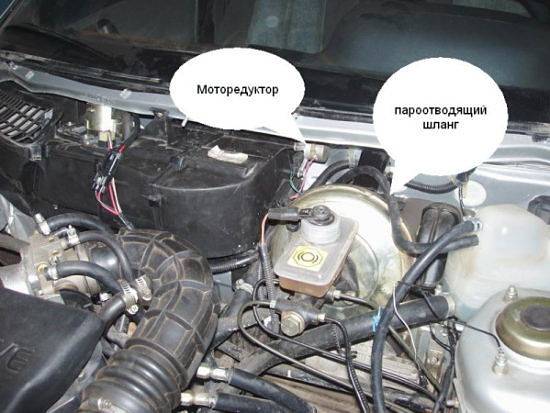

Замена шлангов тройника

Инструкция и порядок выполнения работ:

  • Ослабляется хомут, крепящий к патрубку тройника заправочный шланг.
  • Из расширительного бачка сливается охлаждающая жидкость.
  • Ослабляется хомут соединяющий шланг тройника и патрубка подводящей трубы насоса, шланг снимается с патрубка, из него сливаются остатки жидкости.
  • Отстегивается от расширительного бычка резиновый ремень его крепления.
  • Снимается разъем с датчика, контролирующего уровень жидкости для охлаждения в бачке.
  • Отсоединяется шланг отводящий от бачка пар.
  • Из ниши вынимается бачок и отводится в сторону, вместе со вторым шлангом отводящим пар.
  • Откручиваются саморезы, крепящие левую шумоизоляционную обивку моторного отсека.
  • Отворачивается верхний саморез, удерживающий центральную обивку.
  • Снимается в тормозном бачке разъем с датчика, который контролирует уровень жидкости в нем.
  • Отворачиваются гайки крепления к вакуумному усилителю главного тормозного цилиндра.
  • Цилиндр снимается со шпилек, вместе с тормозными трубками отводится вперед. При этом трубки изгибаются.
  • Снимается с патрубка вакуумного усилителя шланг, предварительно отогнув при этом верхний угол обивки.
Популярные статьи  Почему возникает конденсат на трубах холодной воды и как избавится от запотевания

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

Электронное управление печкой ваз разбираемся с электроникой

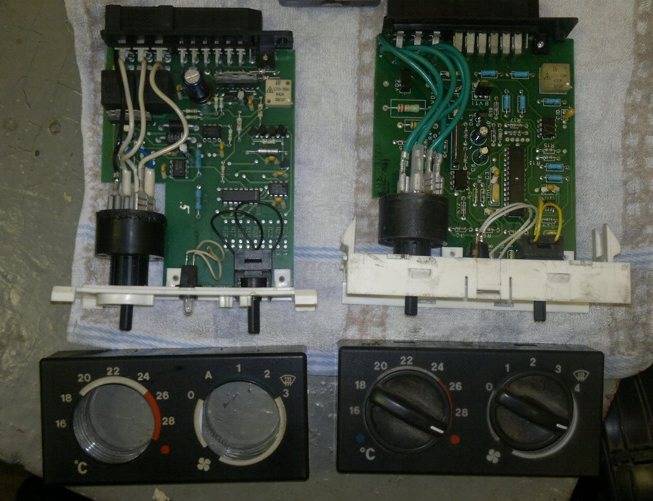

Ремонт САУО

Перед тем, как выполнять ремонт блока САУО ВАЗ 2110 стоит убедиться, что проблемы с печкой связаны именно с ним. Для этого следует подключить заведомо рабочий блок управления отопителем (взять у друга или в магазине). Если с рабочий блоком САУО проблем с печкой нет, тогда пробуем выяснить в чем причина. Если заведомо рабочий блок САУО не помог, значит проблема с печкой в другом.

Снимаем кнопки рядом с блоком САУО. Вытаскиваем блок управления печкой.Устанавливаем регуляторы в положение 0 и снимаем, а затем снимаем с защёлок переднюю крышку и стекло. Выкручиваем 2 винта спереди и 1 сзади.Снимаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов. В данном примере обнаружили надломленную перемычку. Припаиваем ее с одной и с другой стороны.Сборка в обратной последовательности. Теперь работают все скорости блока САУО.

FAQ по работе печки ВАЗ 2110

Не работает 1я скорость печки

Все скорости вентилятора печки (кроме последней) подключены через дополнительный резистор отопителя, который находится под жабо (ветровой накладкой). Одной из причин, когда не работает первая скорость отопителя это неисправность этого резистора. В зависимости от блока САУО этот доп.резистор различается:

РДО 2108-8101081 применяется на самых старых блоках САУО, у которых только 2 скорости. (0 А 1 2).

РДО 2110-8118022-01 устанавливается на модифицированный отопитель до сен-2003г, блок САУО имеет 3 скорости (0 А 1 2 3). Самая распространенная неисправность в этом сопротивлении — перестают работать все скорости печки, кроме максимальной 3. Причина — отпаивается термопредохранитель (указан красной стрелкой), лечится припаиванием его на место. Но если будет отпаиваться и в последствии, надо смотреть в сторону моторчика, моторчик берет очень большей ток (не смазан, износ щеточного узла и т.д.).

РДО 2123-2118022 устанавливается на последние отопители с сен-2003г, блок САУО имеет 4 скорости и не имеет режима авто (0 1 2 3 4).

  • Кроме неисправности доп.резистора отопителя проблема может быть и в контактах платы блока управления печкой. Не редко из-за высокой температуры плата сильно нагревается и контакт отпаивается. Внимательно просмотрите все контакты на платы, особенно в местах подачи питания.
  • Зачистить контакты.

Не работает 2я скорость печки

Причина точно такая же, как и в случае, когда не работает первая скорость отопителя.

Не работает 3я скорость печки

  1. Если 3я скорость последняя, тогда она работает без сопротивления (напрямую). И проблема может быть в контактах блока САУО (зачистить/обжать), либо в контактах на плате блока САУО.
  2. Если у Вас блок управления печкой с 4мя скоростями вентилятора (0 1 2 3 4), тогда смотри проблемы с 1ой скоростью печки.

Не работает 4я скорость печки

Причина точно такая же, как и в случае, когда не работает третья скорость отопителя.

Печка на 1 и 2 скорости дует одинаково, то есть разницы между первыми скоростями почти нет, а на 3 скорости дует на много сильнее

Причина в дополнительном резистор отопителя, его нужно заменить.

Не регулируется температура на блоке управления печкой или вентилятор печки не работаетРазобрать блок САУО и внимательно просмотреть все дорожки и контакты. Если видимых дефектов нет, тогда искать причину нужно в той части, которая указанана фото.

Другой причиной может быть плохой контакт в блоке предохранителей. С обратной стороны блока есть 6ти клемная фишка, синий провод на ней — это к вентилятору. Возможно в этом разъёме на месте соединения он обгорел. Необходимо заменить фишку и обжать новый разъём. Снять блок, разобрать и припаять ножку (возможно, она от нагрева оплавилась и отпаялась).

p.s. Если есть другие решения проблем работы печки, тогда оставляйте комментарии, будем дополнять FAQ по работе блока САУО. Кстати, неисправности в работе отопителя могут быть вызваны и другими причинами.

Что чаще всего выходило из строя в печке Вашей «десятки» ?

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Электронное управление печкой ваз разбираемся с электроникой
Что такое утепленная шведская плита
