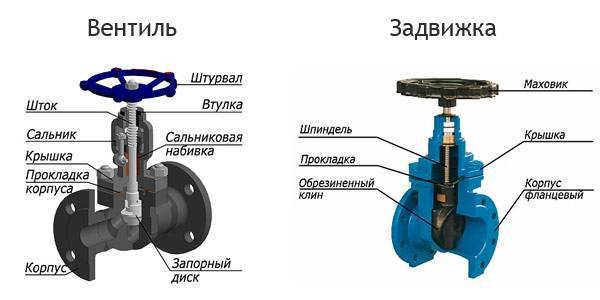

Функциональные и конструктивные отличия вентиля от задвижки

Преимущества и недостатки клапана

Главное преимущество вентилей заключается в отсутствии трения уплотнительных поверхностей, когда они закрываются, поскольку затвор движется перпендикулярно, что в свою очередь уменьшает опасность повреждения. Вентиль обладает меньшей высотой в сравнении с задвижкой ввиду того что ход шпинделя невелик и составляет не более ¼ диаметра трубопровода. Однако они обладают большей строительной длиной, поскольку требуется развернуть поток внутри корпуса.

У вентиля затвор двигается перпендикулярно, в момент закрытия системы уплотнительные поверхности трения не испытывают, а это препятствует возникновение задиров.

Недостатком клапанов является большое гидравлическое сопротивление. Возникает оно в результате перемены направления потока рабочей среды. Такая перемена дважды происходит внутри корпуса устройства.

Вентиль отличается тем, что имеет ограничения при эксплуатации и может использоваться только при определенном направлении движения рабочей среды. Конструкцией предопределено, что поток должен подтекать под тарелку и давить на нее со стороны седла в закрытом положении. Открывание вентиля провоцирует отрыв тарелки от седла. Если вентиль будет ориентирован в противоположном направлении, то в закрытом положении тарелка будет придавлена к седлу, что создаст значительные трудности при открытии. В результате может возникнуть срыв тарелки со штока и выход клапана из строя.

Сравнительная таблица

Рекомендуется детально рассмотреть, в чем разница между краном и задвижкой

Каковы различия

Критерий Задвижка Кран
Общие признаки Эксплуатируются для создания герметичности при движении потока жидкости, газа в трубопроводе. Оптимально подойдет для конструкций с высоким давлением
Движение основного элемента (перегородки) осуществляется во всех направлениях: вправо, влево, вверх и вниз Затвор выступает в качестве основного элемента. Он может совершать движения вокруг собственной оси, а также размещать канал под различным углом по отношению к течению жидкости
Изнашивание осуществляется в интенсивном порядке при постоянной эксплуатации Изнашивается менее интенсивно даже при постоянном использовании
Необходимо рассчитывать дополнительное место за пределами создания трубопровода, чтобы разместить часть перегородки Необходимо рассчитать дополнительное место только для размещения регулирующих элементов
На практике, монтаж и эксплуатация прибора чаще всего встречается как запорный элемент, в открытом или закрытом положении. В качестве регулировщика. В любое время достаточно задать необходимую интенсивность для обеспечения равномерного движения потока
Редко когда используется в качестве составляющего элемента в смесителе Выступает в качестве одного из основных элементов в смесителе.

Кран и задвижка очень герметичны. Именно поэтому сантехники используют их во время ремонта водопроводов. Однако кран характеризуется меньшей изнашиваемостью, чем у задвижек. Их можно использовать дольше только в том случае если будут выполняться основные условия:

Опираясь на эту таблицу, можно сделать вывод, что основные различия двух механизмов прослеживаются в следующих показателях:

Кран отлично справляется с ролью регулировщика, а также может выступить вспомогательным элементом в регулировании подачи воды или газа при высоком давлении. Поэтому при создании трубопровода часто краны встречаются на конечных участках. Поскольку вращающийся элемент движется вокруг собственной оси, он не требует большого места. Но для регулирующих механизмов потребуется место, чтобы расположить вентили.

Отличительной характеристикой механизмов является вид основного механизма. Это система, осуществляющая движение в перпендикулярном направлении в трубопроводе. В кране в качестве основного элемента выступает специальный затвор. Если он размещается параллельно относительно потока или небольшим углом, интенсивность движения жидкости или газа увеличивается, при перпендикулярном расположении происходит снижение интенсивности.

Источник

Чем вентиль отличается от крана — основные отличия

Трубопроводная арматура используется как на промышленных магистралях доставки и распределения различных потоков жидких и газообразных сред, так и на бытовых. Её функциональное значение трудно недооценить, так как она служит не только для того, чтобы перекрывать и открывать подачу различных жидкостей и газов, но и для регулирования напора, а также в качестве предохранительного устройства и конденсатоотвода.

Основные типы запорной арматуры

К основным типам запорной арматуры прежде всего относят кран и вентиль. Они являются самыми распространенными и необходимыми элементами различных систем трубопроводов.

Кран представляет собой запорное устройство, конструктивно представляющее собой неподвижный корпус, выполненный из различных материалов (металл, пластик) и подвижный элемент. В основном для производства кранов используют бронзу и латунь. Это обусловлено не только их стойкостью к коррозии, но и данные материалы легче подвергаются обработке, так как для поверхностей затвора и корпуса требуется качественная обработка.

Функциональные и конструктивные отличия вентиля от задвижки

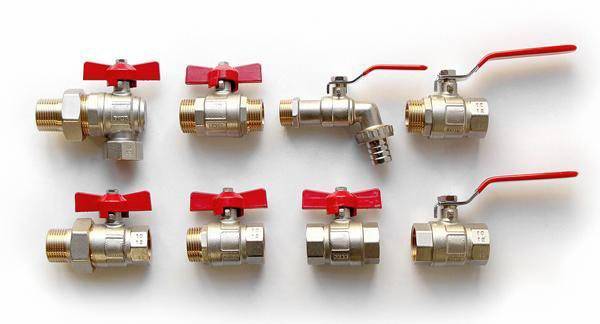

Водопроводный кран

При перекрывании крана подвижный элемент имеет перпендикулярную траекторию относительно направления потока жидкости ли газа, при этом он совершает вращательные движения вокруг своей оси.

Среди кранов выделяют затворы, различающиеся подвижным элементом. Он может быть выполнен в виде конуса, шара и т. д. Вентили также имеют многие разновидности, различающиеся по конструкции и назначению.

Вентиль или клапан применяется не только для перекрывания потока жидкостей или газов, но и служит для его регулирования за счет того, что в своей конструкции имеет подвижный элемент, двигающийся параллельно оси потока. Регулирование происходит благодаря сужению условно-проходного диаметра запорного устройства.

Функциональные и конструктивные отличия вентиля от задвижки

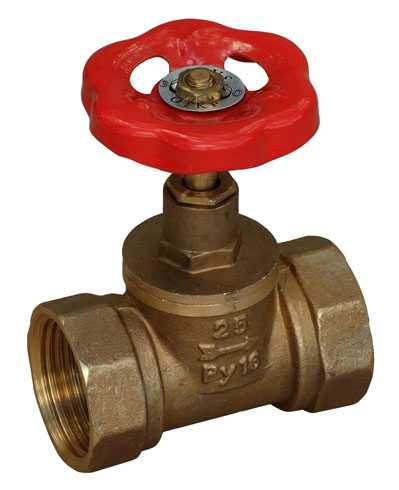

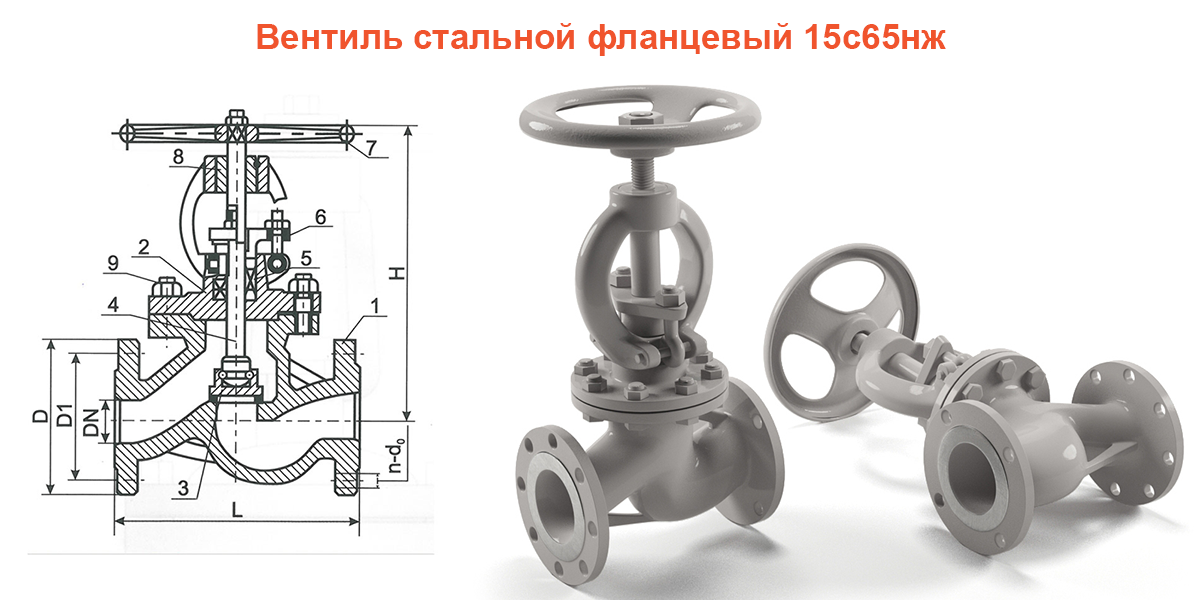

Вентиль

Отличия вентиля и крана

Благодаря широкой линейке запорно-регулирующих устройств, необходимо правильно при монтаже системы трубопроводов подачи жидкостей или газов выбирать тот тип запорных устройств, который будет эффективно решать поставленные задачи на определенном участке. Поэтому необходимо понимать особенности и отличия основных элементов запорной арматуры.

Основным отличием вентиля от крана является функциональное назначения в работе. Вентиль служит для плавной регулировки напора потока газа за счет его конструктивных особенностей. Следует отметить, что кран также имеет возможность регулирования потока жидкостей и газов, но из-за многих особенностей условий эксплуатации данных устройств неполное перекрывание категорически запрещено.

Функциональные и конструктивные отличия вентиля от задвижки

Следует отметить что кран и вентиль не изменяют направление потока газа иди жидкостей. Они служат только для частичного или полного перекрывания потока

При этом при установке данных элементов в систему трубопроводов следует обратить внимание на стрелку, указывающей правильное направление движения среды. Неправильный монтаж данных устройств будет создавать лишнее гидравлическое сопротивление, что в конечном итоге отразится не только на их правильной работе, но и на сроке службы

Конструкция вентиля предполагает наличие грун-буксы, которая крепится к подвижному штоку. Это позволяет данному элементу вентиля герметично садится на седло отверстия.

Можно также отличить кран от вентиля визуально

. Для этого необходимо сравнить рукоятки данных устройств. Кран оснащается простой рукояткой, прикрепленной к штоку, вентиль же содержит так называемый «барашек», предназначенный для плавного регулирования потока газов и жидкостей.

Что лучше: кран или вентиль?

Однозначного ответа на вопрос: что лучше- кран или вентиль, дать невозможно. Так как определенный вид запорной арматуры выполняет те специальные задачи, которые на него возлагаются. Кран удобен для быстрого перекрывания потока жидкости, благодаря своим конструктивным особенностям. Это достигается за счет простого поворота рукоятки перпендикулярно оси направления потока движения рабочих сред. Барашек вентиля необходимо заворачивать, затрачивая больше времени, чем при перекрывании крана.

Популярные статьи  Технологическая карта на монтаж двухтрубной системы отопления

По сроку службы вентиль значительно уступает крану, так как его конструкция предполагает наличие клапан и уплотнительных элементов, которые со временем выходят из строя и подлежат замене. Срок службы прокладок зависит от типа среды (степень агрессивности).

Зато по ремонтопригодности вентиль является отличным устройством, так как некоторые его детали подлежат полной или частичной замене. При выходе же из строя крана его следует полностью демонтировать и установить новый.

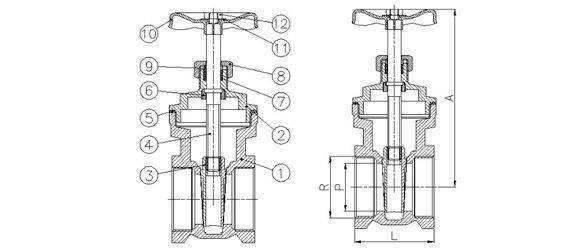

Кран-задвижка

Функциональные и конструктивные отличия вентиля от задвижки

Устройство работает таким образом. При повороте маховика проход жидкости перекрывается перпендикулярно располагаемым затвором. Этот вид широко используется в водопроводном хозяйстве до сих пор там, где есть необходимость перекрывать большие потоки воды в трубах с большим диаметром, а в быту реже. Срок службы задвижки зависит от конкретной конструкции и составляет 10-20 лет, а эксплуатационный срок (до выхода из строя) может составлять 2-3 тысячи циклов.

Споры о способах эксплуатации задвижки ведутся и сегодня. Одни утверждают, что она должна служить запорно-регулирующим целям, а другие, что ее следует держать либо закрытой, либо открытой, так как износ при постоянной работе неминуем. Даже наполовину открытая (закрытая) задвижка поддается действию абразивных веществ (взвешенных в воде материалов) песка и других твердых частиц, которые приводят к образованию царапин, выемок и других мелких повреждений. Появившиеся изъяны уменьшают сопряжение запорного узла. Исключение составляют задвижки с обрезиненным клином, но их выпуск ограничен использованием в трубах большого диаметра, а используемые в быту (1/2-1 дюйм) имеют затворку из латуни.

Такой вид запорного устройства жидкости имеет свои плюсы и минусы. Плюсы представлены следующими качествами:

  • малая гидравлическая сопротивляемость, способствующая не уменьшению используемого диаметра;
  • полнопроходимость устройства (без изгибов и поворотов, создающих завихрения);
  • небольшая эксплуатационная длина;
  • ремонтопригодность.

Минусы, ощутимые при эксплуатации, таковы:

  • потеря герметичности вследствие засорения (удаляется прочисткой сидельных поверхностей);
  • появление течи из-под штока (устраняется подтяжкой сальниковой гайки или заменой одноименной прокладки, если она отыщется в продаже);
  • большая высота, не позволяющая осуществить установку задвижки в помещениях с ограниченной высотой);
  • полное закрытие-открытие изделия достаточно длительно по времени (требует не одного поворота маховика);
  • ограниченный ассортимент (изготавливают всего несколько заводов-производителей).

Рассматривая задвижку, как элемент применения в быту, можно говорить о ней, как о гиганте среди лилипутов. А применение такого устройства в коммунальном хозяйстве и промышленности, где используются трубы большого диаметра, оправдано.

Пример маркировки регулирующих клапанов

Маркировка выпускаемых регулирующих клапанов выполняется согласно ГОСТ Р 52720-2007 и таблицам фигур, в которых представлены данные об обозначениях по типу арматуры и ее конструктивным нюансам. Кроме того, в нормативной документации указаны материал, используемый для производства корпуса и уплотняющих элементов.

Пример расшифровки для 25с947нж:

  • первые две цифры обозначают тип арматуры: 25 — регулирующий клапан;
  • буква указывает материал корпуса: с — изготовлен из углеродистой стали;
  • при наличии трех цифр первая обозначает тип привода, а две следующих номер модели: 947 — модель 47 с электрическим приводом;
  • последние буквы указывают материал уплотнителей: нж — уплотнительные поверхности клапана наплавлены сталью, устойчивой к коррозии.

Функциональные и конструктивные отличия вентиля от задвижки

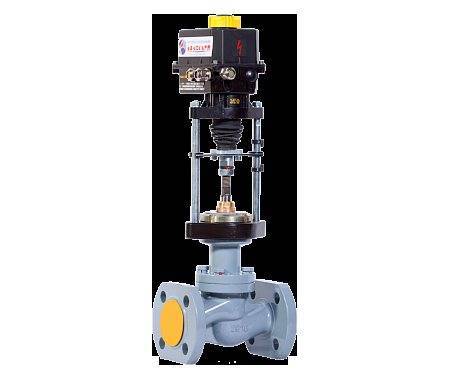

Регулирующий клапан 25с947нж

Если арматура для регулирования давления и расхода среды производится без направленных или вставных уплотнительных колец, то на ее корпусе или затворе это отражается в виде двух букв — «бк». В случае наличия покрытия на внутренних поверхностях клапанов оно указывается согласно последней таблице фигур.

— главный поставщик клапанов для регулировки давления и других параметров рабочей среды на территории России. Мы предлагаем регулирующие клапаны, которые отличаются приемлемой ценой и соответствуют требованиям ГОСТ.

Конструкция и особенность вентиля

Чтобы правильно выбрать трубопроводный вентиль, нужно знать, как он устроен. Конструкция включает следующие узлы:

Управляется арматура с помощью штурвала (или приводным электродвигателем). При его прокрутке начинает двигаться шпиндель, передавая силу воздействия на золотниковый затвор. Таким образом, происходит перекрытие седла, находящегося внутри корпуса.

Различают следующие виды вентилей:

  • шаровой;
  • клапанный.

Функциональные и конструктивные отличия вентиля от задвижки

Первый вариант может только перекрывать/открывать поток, второй способен дополнительно выполнять регулировку для ограничения прохода воды/газа в трубе.

По способу подключения патрубков к трубе арматура бывает:

Классификация по способу изготовления и материалу:

  • методом литья (чугун, алюминиевые, латунные сплавы);
  • штамповано-сварные (сталь).

Поток среды в запорной арматуре перекрывается в два оборота на 90 градусов против направления движения, что создаёт высокое гидравлическое сопротивление. По этой причине применение вентилей ограничивается короткими трубопроводами, системами агрегатов.

Особенности рассматриваемого вида арматуры:

  • минимальный износ уплотнений;
  • короткий ход шпинделя при закрытии затвора;
  • надёжная герметичность.

Справка! Проходной диаметр вентилей ограничен. На трубопроводах диаметром более 150 мм их не применяют.

К нюансам использования арматуры относится наличие застойных зон, где могут скапливаться загрязнения.

Запорные задвижки

Выбор запорной арматуры предполагает выбор качественных трубопроводных задвижек. Они нужны для периодического перекрытия потока рабочей среды. Материалом для изготовления задвижек служит чугун, сталь, нержавеющая сталь или сплавы цветных металлов. Выбор материала задвижки зависит от содержимого трубопровода (щелочная или кислая среда).

По принципу работы задвижки бывают:

  • клиновые,
  • параллельные.

Клиновые задвижки имеют затвор в виде клина. Уплотнительные поверхности такого затвора расположены под углом относительно друг друга. Шпиндель у клиновых задвижек является невыдвижным. Клин может быть упругий, жесткий или двухдисковый. Применяют задвижки на трубопроводах, по которым перекачиваются нефть, газ, вода, некоторые неагрессивные вещества.

Очень важно, чтобы рабочая среда была химически нейтральна к материалу задвижки. На газопроводах используют клиновые задвижки с выдвижным шпинделем, изготовленным из чугуна. На газопроводах используют клиновые задвижки с выдвижным шпинделем, изготовленным из чугуна

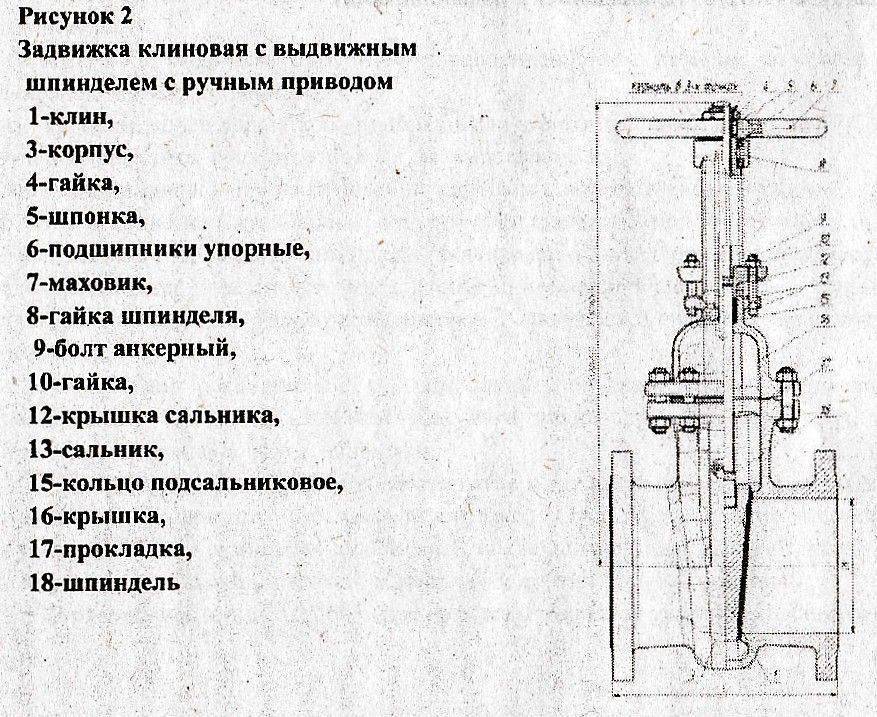

На газопроводах используют клиновые задвижки с выдвижным шпинделем, изготовленным из чугуна.

Наибольшую популярность приобрели задвижки, оснащенные электроприводом. Он позволяет достаточно быстро приводить заглушку в открытое или закрытое положение, а также частично перекрывать поток. Управление электроприводом может осуществляться дистанционно, с пульта, а может включаться вручную, непосредственно на трубопроводе. За положение запорного механизма отвечают специальные датчики и индикаторы. Задвижки, оснащенные электроприводным механизмом, можно использовать на любых трубопроводах.

Врезка запорных задвижек в трубопровод производится при помощи фланцевого соединения или сварки.

Устройство запорных вентилей

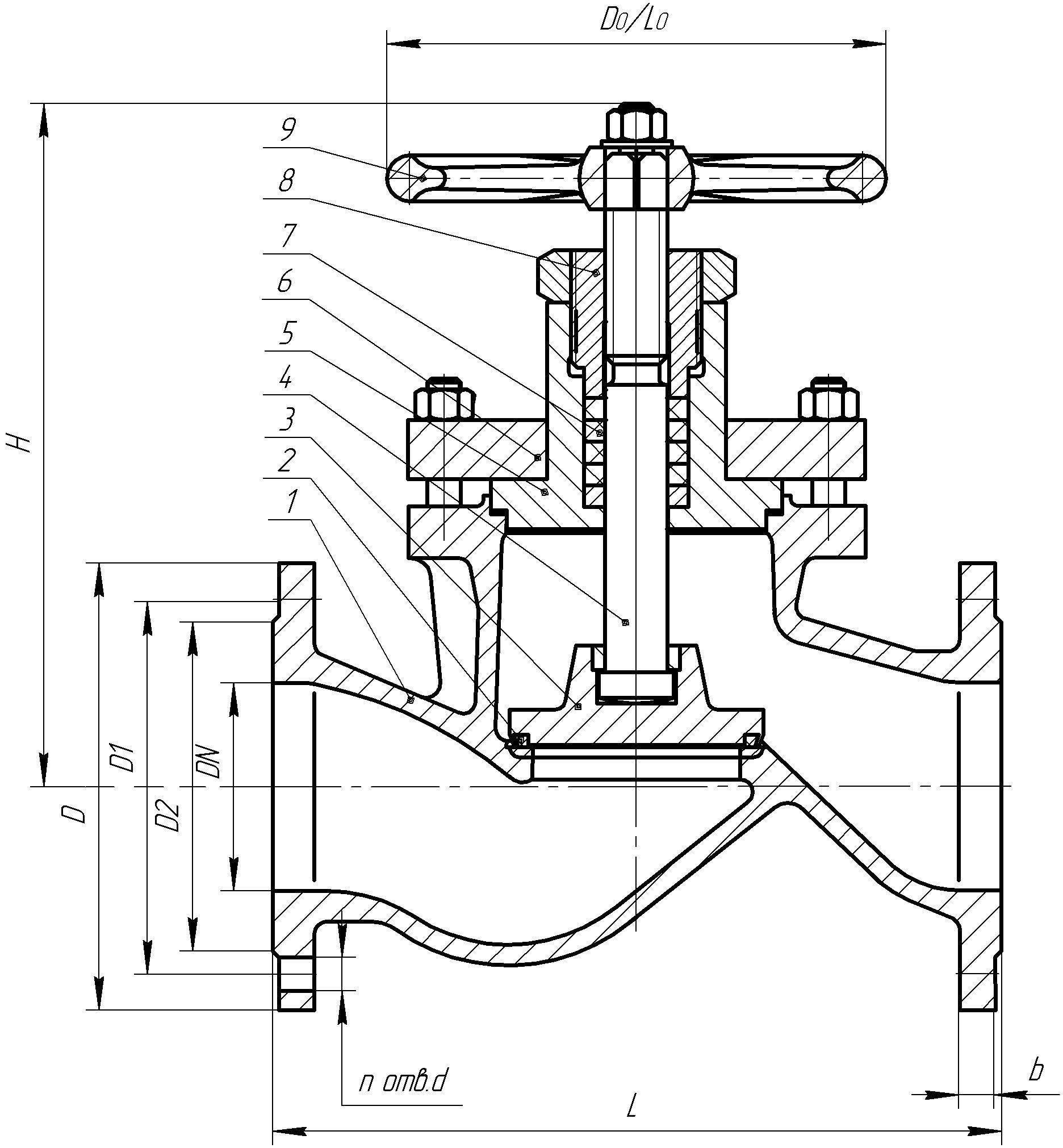

Устройство запорного вентиля.1. Корпус 2.Крышка 3. Золотник 4.Шток 5. Втулка 6. Ручка

Запорный вентиль является разновидностью запорной арматуры и предназначен для полного перекрытия потока рабочей среды, движущейся по трубопроводу. Он не предназначен для регулирования рабочего давления в трубопроводе. Вентиль должен находиться всегда в полностью открытом или полностью закрытом положении. Все вентили обладают небольшим ходом запорного органа, а также допускают установку в любом положении.

Запорный вентиль состоит из золотника, находящегося на опускающемся шпинделе. При закрывании вентиля золотник опускается на седло, перекрывая поток.

Запорный орган вентиля перемещается параллельно направлению потока, что немаловажно для предотвращения возможных гидроударов в трубопроводе. Вентили могут различаться по виду герметизации, они бывают:. Вентили могут различаться по виду герметизации, они бывают:

Вентили могут различаться по виду герметизации, они бывают:

  • сильфонные,
  • диафрагмовые,
  • сальниковые.

Все запорные вентили имеют соединительные патрубки, благодаря которым производится их врезка в трубопровод. Вентили, которые предназначенные для работы с высоким давлением, имеют толстые стенки, а монтируются к трубопроводам при помощи приварки. Изделия небольших размеров имеют муфтовые соединения. Вентили больших размеров могут соединяться с трубами посредством фланцевых патрубков.

Кран шаровый и вентиль отличие и особенности продукции

Что лучше приобрести: кран или такое приспособление, как вентиль? Точно ответить на подобный вопрос в действительности нереально. Ведь в некоторых ситуациях необходимо применение именно шарового крана, а вот в других – специального вентиля. Дополнительно здесь рекомендуется отметить и факт того, что кран считается более удобным устройством в применении. В данной ситуации ручку можно повернуть на все 90 градусов. За счет этого осуществляется перекрытие поступающей воды. А вот запорный клапан, присутствующий в вентиле, нужно заворачивать, чтобы осуществить закрытие или открытие подачи воды.

Функциональные и конструктивные отличия вентиля от задвижки

Дополнительно на вентиле имеются и специальные клапаны с наличием прокладок. При износе их достаточно просто поменять на новый вариант. Также периодически рекомендуется заменять и сам сальник. А вот с шаровой разновидностью крана подобных проблем в действительности не существует. Здесь рекомендован только постоянный и тщательный уход за самой поверхностью. Она всегда должна находиться в максимально идеальном состоянии.

В целом, если в помещение подается действительно достаточно жесткая воды, тогда рекомендован монтаж вентиля. Ведь подобное изделие подлежит хоть и частичному, но все-таки ремонту. В ситуации, когда кран по определенным причинам повредится, тогда не обойтись без его полноценной замены.

При всем этом вентиль чаще всего можно приобрести по более низкой стоимости, если брать в сравнении со вторым видом продукции. Подобная не слишком высокая цена в первую очередь обусловлена именно тем, что устройство обладает простой конструкцией такого элемента, как запорный клапан.

В любой ситуации, запорная разновидность арматуры в современное время применяется для создания разнообразных канализационных и газопроводных систем. Она также часто встречается и в трубопроводах, обладающих общим предназначением. Устройство предназначается для перекрытия газового или водного потока. С этой целью возможна установка не только клапанов и задвижек, но и таких приспособлений, как краны и вентили. Все они обладают огромным количеством преимуществ, и некоторыми отрицательными характеристиками. Все зависит от ситуации.

Таким образом, отличие вентиля от крана первоначально заключается в том, что с применением крана невозможно осуществить регуляцию напора рабочего потока. А вот второе изделие допускает выполнение такого действия.

Запорная арматура используется при устройстве газопроводных и канализационных систем. Такие приспособления заметны на разных видах труб, их прямое предназначение — перекрытие любых потоков (водных или газовых). Кран и клапан относятся к основным механизмам данного типа.
Исходя из характеристик данных механизмов, выбирается определенный тип приспособлений. Чтобы сделать верный выбор, необходимо знать, что и как работает.
В чем разница между краном и клапаном?

Необходимо сказать, что ни кран, ни клапан не могут изменить направления потоков, они применяются только при необходимости частичного или полного перекрывания потока. При установке кранов и клапанов в трубопроводную систему необходимо посмотреть на стрелку — она показывает верное направление движения. Неправильный монтаж способствует возникновению лишнего гидравлического сопротивления, это повлияет на срок службы, может привести к неправильной работе и неисправностям. Структура клапана включает в себя грун-буксы что позволяет герметично садится на седло отверстия.

Существуют и визуальные отличия. Рукоятки данных запорных приспособлений различны — клапан имеет «барашек», который необходим для плавного регулирования потока, кран же имеет простую рукоятку, которая крепится к штоку

Ответа на вопрос «что лучше: кран или клапан?» нет. Дать такой ответ невозможно, так как каждый тип запорной арматуры предназначен для выполнения определенных задач. Кран, в отличие от клапана, имеет конструктивные особенности, которые способствуют его работе при необходимости быстрого перекрытия потока. Это происходит из-за более простого строения рукоятки, так как на заворачивание «барашка» клапана тратится больше времени. По сроку работы клапан уступает крану, в его конструкции предполагаются уплотнительные элементы, которые периодически ломаются и нуждаются в починке или замене. Однако по ремонтопригодности преимущества у клапана, так как в его строении возможна замена деталей, вышедших из строя. При деформации крана необходима полная замена.

Устройство и функции вентилей

Схема устройства шиберной задвижки: 1-шибер, 2-пластина направляющая, 3-седло, 4-корпус, 5-кольцо, 6-шток, 7-пакет уплотнений, 8-маховик, 9-указатель, 10-корпус подшипников, 11-крышка, 12-масленка, 13-кольцо.

Вентиль представляет собой клапан, затвор которого перемещается при помощи резьбовой пары. Конструкции изготавливаются в резьбовом (муфтовом) исполнении и для соединения с фланцами труб.

В зависимости от взаимного расположения выходного и входного присоединительных патрубков разделяют угловые и проходные клапаны. К категории проходных относятся конструкции, у которых оси выходного и входного присоединительных патрубков параллельны или совпадают. Угловой клапан, в свою очередь, оснащается взаимно перпендикулярными осями.

В зависимости от назначения их подразделяют на запорные, предохранительные, регулирующие, отсечные, перепускные, дыхательные, обратные.

Клапан может быть односедельным и двухседельным. Односедельные клапаны, в свою очередь, по форме затвора делятся на игольчатые и тарельчатые. Клапан, имеющий ручное управление, в котором затвор перемещается с помощью резьбовой пары, часто называют вентилем. Различают регулирующие и запорные вентили. Предназначение запорных клапанов – полное перекрытие потока среды, для этого они снабжены запорным органом.

Мембранные вентили – конструкции арматуры, в которых перекрытие потока среды выполняется с использованием упруго деформируемой мембраны (пластмасса, резина). Данные системы изготовлены из чугуна с внутренним покрытием из коррозионностойких материалов (резины, пластмассы, эмали).

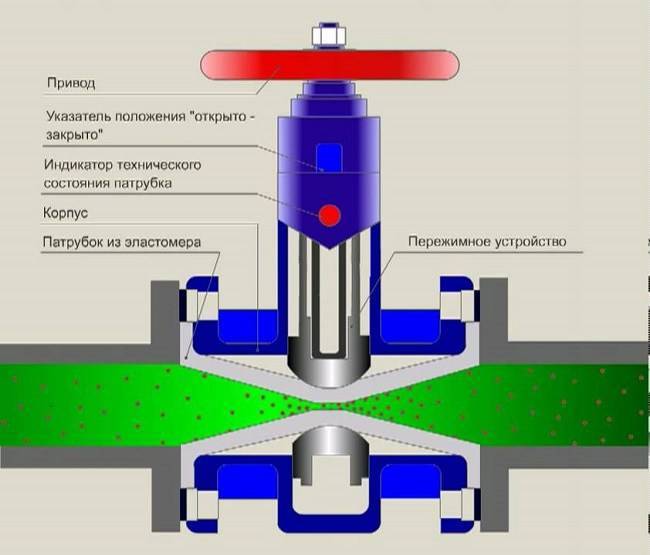

Шланговый клапан – конструкция арматуры, в которой перекрытие потока среды реализуется благодаря пережиму резинового шланга, находящегося внутри клапана. Применяются клапаны как с односторонним, так и с двусторонним пережимом шланга.

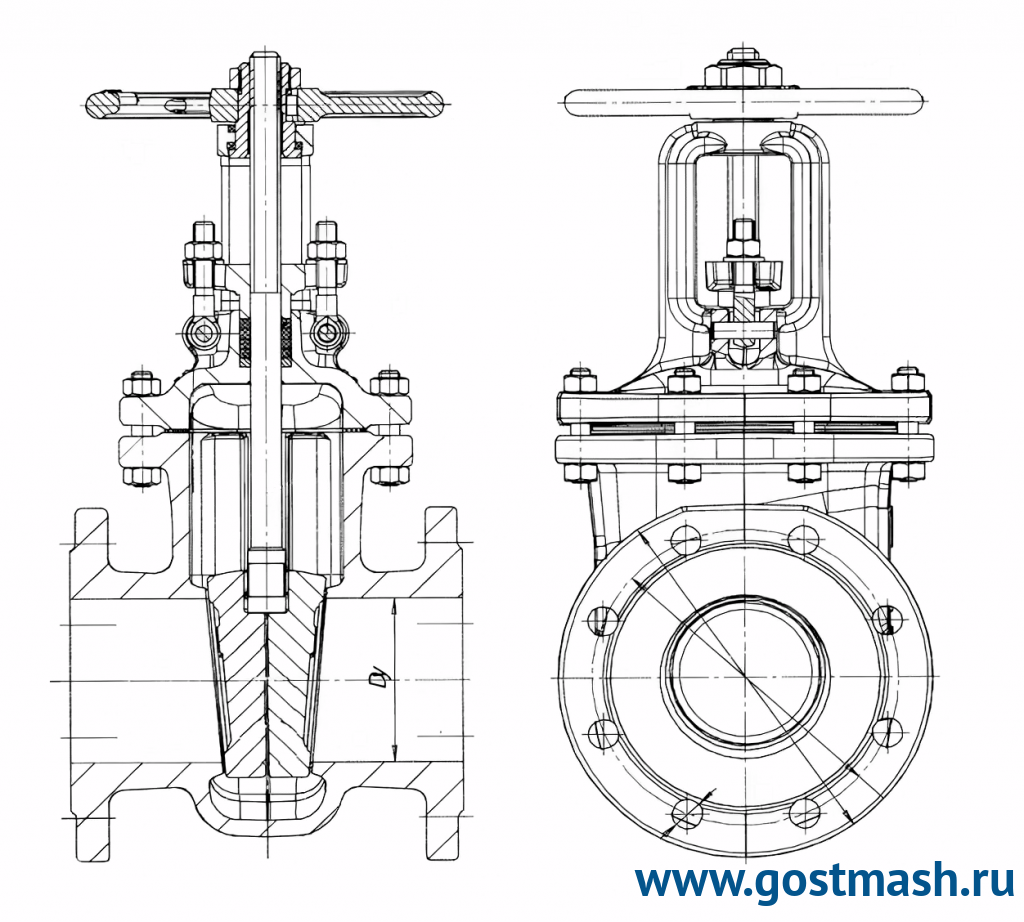

Схема стальная задвижки с выдвижным шпинделем.

Дыхательный клапан предназначен для выпуска накопившегося воздуха или паров и предотвращения образования вакуума в резервуарах в процессе «большого» и «малого» дыхания. Понятие «большое» дыхание возникает при расходе и поступлении жидкости, «малое» вызывается температурными колебаниями.

Благодаря обратным клапанам удается предотвратить образование обратного потока среды. В обратных клапанах запорный орган открывается прямым потоком среды и закрывается обратным потоком. Подъемная обратная конструкция клапана имеют затвор, который совершает возвратно-поступательное движение. Конструкции, комплектующиеся сеткой, устанавливают в начале всасывающего трубопровода. Поворотный обратный клапан оснащен затвором, поворачивающимся вокруг горизонтальной оси, которая располагается выше центра седла клапана.

Принцип работы и разновидности

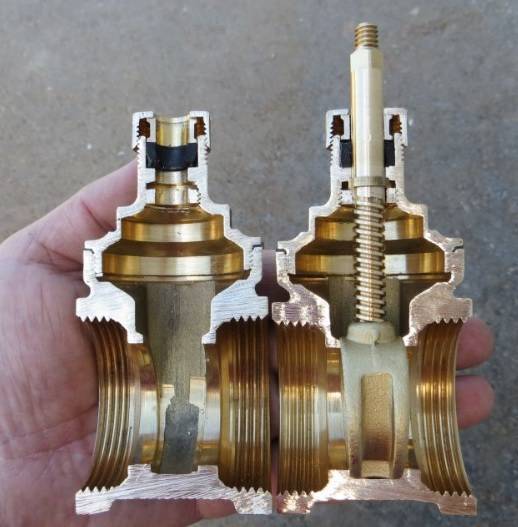

Принцип работы всех разновидностей задвижек схож между собой. Корпус и крышка арматуры образуют полость, в которой размещен запорный узел. На корпусе размещены фланцы, посредством которых задвижка соединяется с трубопроводом. В зависимости от типа соединения конструкция может быть фланцевая и межфланцевая, которая зажимается между фланцами соседних участков трубопровода (межфланцевая задвижка имеет значительно меньшие габариты.

Внутри корпуса, рядом с запорным элементом, расположено два седла (параллельно либо под определенным углом друг к другу). Регулировка затвора выполняется посредством вращения привода, к которому запорный механизм подсоединен с помощью штока. В зависимости от принципа движения штока задвижка бывает выдвижная (шток при закрытии совершает вращательно-поступательное перемещение) либо поворотная (исключительно вращательное перемещение).

Функциональные и конструктивные отличия вентиля от задвижки

Шток установлен внутри ходовой гайки, данный узел именуется резьбовой парой. Гайка, при вращении привода, обеспечивает движении запорного элемента в заданном направлении. При перемещении затвора в закрытое положение его стенки прижимаются к уплотнительным поверхностям седла, тогда как в открытом положении затвор полностью выходит из проходного отверстия корпуса.

Популярные статьи  Эксцентрики для смесителей разновидности и особенности установки

Основная классификация арматуры выполняется в зависимости от типа запорного механизма, согласно которой задвижки делятся на:

  • клиновые;
  • параллельные;
  • шиберные;
  • шланговые.

Функциональные и конструктивные отличия вентиля от задвижки

В затвор имеет конусную форму, при закрытии он входит в седла, расположенные под заданным углом друг к другу, и перекрывает пропускное отверстие. Клин, в зависимости от конструктивного исполнения, может быть жестким либо клинкетным.

Клин жесткого типа (стальной) обеспечивает максимальную герметичность в закрытом положении, однако эксплуатация такой конструкции может сопровождаться рядом проблем, связанных с заклиниваем затвора по причине температурных колебаний либо повреждения уплотнительных поверхностей из-за коррозии.

Функциональные и конструктивные отличия вентиля от задвижки

Задвижка клинкетная фланцевая имеет затвор, состоящих из двух размещенных под углом друг к другу , которые жестко соединены между собой. Такая конструкция отличается повышенной надежностью — она не заклинивает, уплотнители подвергаются минимальному износу а для изменения положения затвора требуется прикладывать гораздо меньше усилий. Задвижка клинкетная фланцевая является наиболее распространенным типом судовой арматуры.

В затвор состоит из двух дисков, которые перемещаются между параллельно расположенных друг к другу уплотнительных седел. Разновидностью параллельной конструкции является , в ней запорный узел имеет схожую конструкцию, однако затвор состоит из 1-го диска.

Функциональные и конструктивные отличия вентиля от задвижки

Шиберная арматура устанавливается на трубопроводы с односторонним движением рабочей среды. За счет простоты конструкции она не способна обеспечить максимальную герметичность перекрытия, однако шиберный затвор отличается ремонтопригодностью, что позволяет использовать такие конструкции в сточных и канализационных системах, транспортирующих жидкость с высоким содержанием механических частиц.

Функциональные и конструктивные отличия вентиля от задвижки

Задвижки шлангового типа кардинально отличаются от рассмотренных ранее аналогов. В их конструкции отсутствуют уплотнительные седла — рабочий поток циркулирует внутри эластичного резинового шланга, который полностью изолирует внутренние поверхности корпуса от транспортируемой жидкости. Перекрытие потока осуществляется за счет пережатия шланга штоком.

Такие конструкции предназначены для установки на трубопроводы, транспортирующие вязкие вещества и химически агрессивные жидкости, под воздействием которых происходит ускоренная коррозия стали — резина является материалом, устойчивым к большинству химических соединений. Эксплуатация данных задвижек возможна при температуре до 110 градусов и давлении рабочей среды до 1.6 МПа.

В настоящей статье говорится о задвижках клиновых фланцевых, их характеристике, принципе работы, а главное, о применении этих изделий на разных трубопроводах:

Задвижки клиновые фланцевые востребованы в коммуникациях промышленного производства на водяных, нефтяных, и газовых трубопроводах. Они являются незаменимой частью любого трубопровода, где необходимо перекрывать участок или полностью всю трубу. Эти элементы запорной арматуры не являются сложными по конструкции, у них длительные сроки эксплуатации (до 50 лет). Для безопасной эксплуатации трубопровода, они устанавливаются на определенном расстоянии друг от друга таким образом, чтобы оперативно можно было перекрыть трубу в случае аварии или ремонта.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

  • устанавливающиеся во внутренних водопроводных сетях;
  • монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

  1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
  2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
  3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Классификация

Положение запирающего элемента

По исходному положению запирающего элемента задвижек с автоматическим управлением: нормально открытые – управляющая среда закрывает; нормально закрытые – управляющая среда открывает;

Тип передачи усилия

По типу передачи усилия управления от элемента управления к задвижке: с приводом вращательного типа, с приводом поступательного типа.

Направление подачи среды

Направлению подачи управляющей среды в привод задвижки:

а) с односторонним направлением (на открытие или на закрытие);

б) с двусторонним направлением (попеременно, на открытие и на закрытие или наоборот);

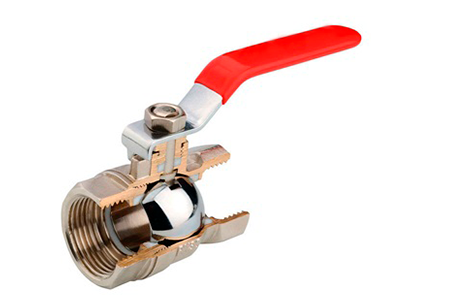

Шаровые краны — особенности конструкции

Шаровые краны также относятся к запорной арматуре и не предназначены для регулирования потока. Основное отличие от задвижек состоит в отсутствии вертикального запорного механизма, который перемещается для перекрытия потока. Вместо него используется запирающий элемент в форме шара. Это позволяет увеличить срок эксплуатации изделий.

Шаровой механизм поворачивается вокруг своей оси, произвольно расположенной к потоку жидкости/газа. Он плотно примыкает к уплотнительным кольцам, что исключает контакт сальника со средой.

Если пытаться использовать шаровые краны для регулировки потока, на поверхности шара могут образоваться микротрещины. Это приводит к потере герметичности узла из-за неплотного прилегания уплотнений.

Особенности шаровых кранов:

  • Компактные размеры. Они позволяют существенно сэкономить пространство и применять изделия в системах с параллельным расположением труб.
  • Низкий крутящий момент, среда не застаивается в системе, завихрения не образуются.
  • Высокая герметичность — класс А по ГОСТ 9544.

Шаровые краны имеют монолитный корпус и отличаются полнопроходностью. При положении «открыто» проходное сечение имеет аналогичный диаметр, как и труба, к которой подсоединен кран. Это позволяет избежать гидравлических ударов, вызываемых перепадами давления, за счет чего шаровые краны можно применять на магистральных линиях. Конфигурация шарового крана исключает образование осадка, способного привести к поломке запорной арматуры.

Тем не менее этот вариант не является стандартным. Большее распространение получили неполнопроходные модели, имеющие неравномерность диаметров — отверстие в шаре меньше присоединительного отверстия фланца. Эти устройства отличаются большим коэффициентом гидравлического сопротивления.

Функциональные и конструктивные отличия вентиля от задвижки

Шаровые краны выпускаются в широком диапазоне размеров и конструкций, работающих с разными типами сред — газом, жидкостью, паром и т. п. При выборе изделия нужно учитывать рабочую температуру и степень агрессивности рабочего вещества.

Данные изделия легко встраиваются в трубопроводные технологические линии, могут иметь разный тип привода. Материал изготовления — сталь, бронза, нержавеющая сталь и латунь. Монтаж на трубы осуществляется методом приварки, с помощью фланцев, резьбовых муфт.
