Нихромовая нить и особенности ее применения

Твердость и пластичность в обычных условиях

Более высокая пластичность свойственна нихрому. Данный показатель у сплава в процентах примерно равняется 20, но это может зависеть еще и от маркировки.

Фехраль имеет пластичность, которая примерно равна 16 %, но это у марки Х15Ю5. А вот сплав с маркировкой Х23Ю5Т имеет еще меньшую пластичность – 10 %.

Но фехраль более прочен, поскольку в его составе большое количество хрома. Это не позволяет ему быть таким же пластичным, как и нихром.

Фехраль более ломок, так как содержит большой процент хрома.

Навивка фехраля доступна только при высокой температуре (от 300 °С), а нихром можно навить в спираль и при обычной комнатной температуре.

Как удостовериться в нихроме

Вас может посетить мысль при наматывании своего коила. А что если металл, который Вы достали, вообще не нихром. Как же можно отличить его от остальных металлов? Есть один простой и достоверный способ определения. Возьмите магнит и с его помощью проверьте Вашу нить. К сведению, кантал сразу же притянется к нему, а нихрому на магнитное поле будет все равно. Удачи Вам в экспериментах.

Технологии получения особых металлических сплавов в некоторых отраслях были успешно вытеснены композитами. Этот процесс не останавливается, но есть направления, в которых все еще доминируют более традиционные материалы. К таким, в частности, относится нихромовая нить, которая, благодаря уникальному спектру технико-физических качеств, нашла применение в самых разных отраслях.

Как определить?

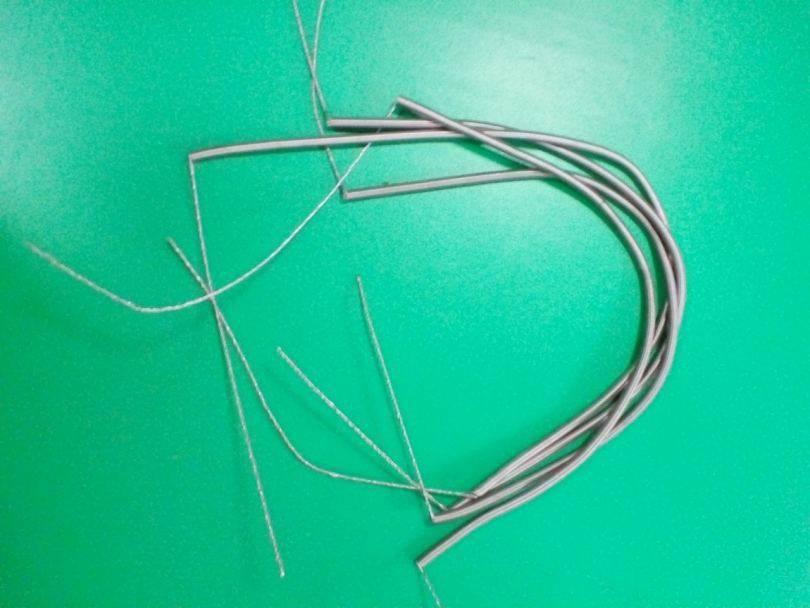

Внешне нихромовая проволока выглядит как многие другие изделия, поэтому каждому потребителю важно узнать, как отличить ее от другой. Главные отличительные черты стойкого к коррозии нихрома:

  • новый металл имеет белый окрас, а уже использованный темнеет;
  • магнитность проволоки минимальна либо полностью отсутствует;
  • нихром – довольно жесткий материал;
  • этот металл могут разрушить кислоты;
  • изделия не окисляются, если на них оказывает влияние повышенная температура.

Для этого рассчитывают удельное сопротивление рабочего элемента по формуле R = ρ · l / S, где берется во внимание длина, площадь сечения

Купить проволоку для намотки спиралей вейпов в Москве

Сейчас мы подробно расскажем вам, как намотать испаритель для электронной сигареты. Естественно, нюансы будут различаться в зависимости от разновидности намотки, но при этом последовательность действий в любом случае остается неизменной.

Нихромовая нить и особенности ее применения

Существуют и такие необыкновенные койлы.

Вне зависимости от типа намотки (косичка, микрокойл или арт-койл), для реализации этого процесса потребуются такие инструменты:

  • ножницы или канцелярский нож;
  • кусачки;
  • плоскогубцы;
  • пинцет (желательно с керамическими ножками);
  • набор отверток;
  • специальная моталка, на которой процесс намотки будет быстрым и удобны (за неимением такого устройства можно взять сверло, отвертку большого диаметра и т.п.).

Из расходников нужна проволока и вата для фитиля. В нашем случае это кантал а1 (можно, конечно, взять материал любой другой толщины) и китайский хлопок, который, в качестве фитиля, является очень удобным, поскольку от него можно с легкостью отрезать мерный полоской и сразу же протянуть в спираль без дополнительных манипуляций.

Сам процесс реализации канталовой намотки выглядит следующим образом:

  1. В первую очередь нужно тщательно вымыть руки, чтоб наша намотка не переняла посторонних запахов, к примеру еды.
  1. Дальше переходим непосредственно к намотке. Берем моталку, или что будете использовать вместо нее, и начинаем наматывать проволоку. Если вы делаете спейскойл, то между витками оставляйте небольшие зазоры, в случае же с микрокойлами витки должны плотно прилегать друг к другу.
  2. На этом этапе микрокойл уже почти готов к использованию, а спейскойл нужно еще немного «попружинить», чтоб он приобрел «правильный» вид.

С процессом намотки мы разобрались. Если вы хотите намотать свой атомайзер более мудреными койлами, то в одной из наших публикации мы подробно рассказывали о разновидностях намоток. Там же имеются и алгоритмы их реализации.

Нихромовая нить и особенности ее применения

6 шагов.

Следующий этап – установка спирали. Тут нужно учитывать некоторые нюансы:

  1. В первую очередь нужно открутить фиксирующие винты и просунуть под них края нашей спирали.
  2. После этого корректируем положение намотки так, чтоб она находилась строго по центру базы и при этом не касалась находящихся рядом стоек. Дальше фиксируем спираль.
  3. Затем необходимо произвести закалку наших койлов. Прожигать спираль нужно короткими и не длительными нажатиями на клавишу пуска электронки. Делаем это до тех пор, пока спираль полностью не прогреется и не станет красного цвета. Если в некоторых местах койлы не греются, нужно слегка провести по ним пинцетом.

Остается только вставить фитиль в койлы и можно приступать к дегустации новой намотки. А вы также наматываете свой вейп? Или у вас есть свои особые секреты?

Если вы опытный вейпер и любите контролировать весь процесс парения, настраивая устройство под себя, то вам не обойтись без специальной проволоки для намотки спиралей. Применяя такую проволоку и производя намотку максимально правильно, вы обязательно добьетесь желаемого эффекта.

В ассортименте нашего магазина вы сможете приобрести одножильные и многожильные проволоки для намотки спиралей. Предлагаем модели с высокой проводимостью, приятным вкусом и обильным паром. Благодаря правильному подбору проволоки вы сможете самостоятельно контролировать весь процесс и улучшить качество парения.

Этап 3

Нихромовая нить и особенности ее применения

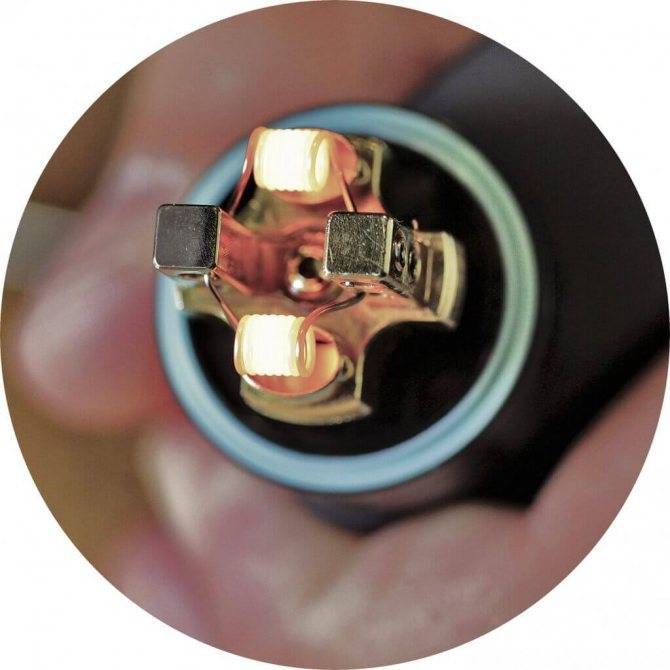

Когда койлы установлены, то их требуется прожечь. Если вы используете проволоку из кантала, то можете смело прожигать спираль докрасна, поджимая керамическими щипцами нагреватели так, чтобы витки плотно прижимались друг к другу. Прожиг кантала должен производиться при вольтаже от 3-х до 3,5 Вольт.

После прожига общее сопротивление намотки может немного измениться, обыкновенно в переделах плюс-минус 0,3 Ом.

И так, прожигать следует только спирали из кантала и стали. Никель (Ni) и титан (Ti) прожигать не нужно, достаточно сделать аккуратную спираль с небольшим расстоянием между витками. Но Ni и Ti все меньше пользуются спросом, так как койлы из стали гораздо более универсальны и могут работать не только в режиме контроля температуры, но и в режиме вариватта.

Применение

Качество всегда оправдывает стоимость. То же касается и сплава нихром. Проволока и ленты из этого материала имеют широкое использование в тех сферах, где любые другие металлы не смогли бы их заменить. Высокое электрическое сопротивление, стойкость к окислению, качественные механические характеристики, в том числе для агрессивных сред, высокотемпературные условия работы – все это позволяет использовать его в различных сферах.

В промышленности:

  • Термопары металлургических электронагревательных печей.
  • Конструкционные элементы для индукционного металлоплавильного оборудования.
  • Промышленные вентиляционные сушки.
  • Детали котлов и теплообменников.
  • Электротехническое производство: резисторы и реостаты.
  • Некоторые электроды для сварки.
  • Одножильные и многожильные электрические провода.

Является основным конструкционным элементом для всех современных бытовых приборов:

  • ТЭНы в электрических чайниках, бойлерах, кипятильниках, обогревателях.
  • Нагревательные элементы в фенах, плойках, утюгах.
  • Автомобильные свечи и системы обогрева.
  • Электронные сигареты.

Пожалуй, цена – единственный недостаток материала нихром. Проволока двухкомпонентного типа никель-хром будет более дорогая. Содержание железа и снижение количества никеля, в свою очередь, регламентируют меньшую стоимость, однако не предоставляют тех возможностей, что Х20Н80. Выбор зависит от технических потребностей.

Нихромовая нить и особенности ее применения

Выбирая продукцию из нихрома, актуально оперировать информацией о химическом составе интересующей марки, ее электропроводности и сопротивлении, физических характеристиках диаметра, сечения, длины

Популярные статьи  Что лучше колодец или скважина

Немаловажно интересоваться документацией соответствия, а также уметь визуально отличить сплав от его «конкурентов». Правильно выбранный материал – залог надежности техники и технологии его задействования



1. Примерное назначение сплавов нихрома и фехраля.



2. Химический состав сплавов нихрома и фехраля.



3. Физические свойства сплавов нихрома и фехраля.



4. Поправочные коэффициенты для расчета изменения электрического сопротивления в зависимости от температуры.



5. Отличие электрического сопротивления R20 от регламентированного стандартом.



6.1 Площадь сечения, вес, длина и электрическое сопротивление нихрома и фехраля в зависимости от диаметра проволоки Х20Н80, Х20Н80-Н, Х23Ю5Т, GS SY.



6.2 Площадь сечения, вес, длина и электрическое сопротивление нихрома и фехраля в зависимости от диаметра проволоки Х20Н80, Х15Н60, ХН70Ю.



7. Площадь сечения, вес, длина и электрическое сопротивление нихрома и фехраля в зависимости от размера ленты и полосы Х20Н80, Х20Н80-Н, Х23Ю5Т, GS SY.



8. Ориентировочный срок службы нагревательных элементов из нихрома и фехраля Х20Н80-Н, Х15Н60-Н, ХН70Ю-Н, ХН20ЮС, Х23Ю5, Х15Ю5.

  Калиброванные прецизионные хромоникелевые сплавы (нихромы) обладают высоким электрическим сопротивлением и высокой рабочей температурой, устойчивы при работе в окислительной среде, а также в зависимости от марки нихрома устойчивы при работе в вакууме, в атмосфере азота, аммиака, водорода.

  Диапазон применения холоднотянутой нихромовой проволоки и холоднокатаной нихромовой ленты весьма широк. Основное направление применения нихромовых сплавов — это изготовление нагревательных элементов для электрических печей различного назначения, для промышленных и бытовых электронагревательных приборов, для промышленных и бытовых водо- и воздухонагревательных систем.

Кроме того, прокат нихрома применяют:   — для изготовления ответственных деталей, работающих в вакууме;   — для изготовления резисторов и соединителей в изделиях электронной техники;   — для изготовления электродов, сеток, конвейерных полотен и конструкций для стеклокерамических и других производств;   — во многих других производствах, где требуются тепловыделяющие и жаростойкие элементы.

Основные сведения и марки нихрома

Нихромом называют сплав никеля и хрома с добавками марганца, кремния, железа, алюминия. У этого материала параметры зависят от конкретного соотношения веществ в сплаве, но в среднем лежат в пределах:

  • удельное электрическое сопротивление — 1,05-1,4 Ом*мм 2 /м (в зависимости от марки сплава);
  • температурный коэффициент сопротивления — (0,1-0,25)·10 −3 К −1 ;
  • рабочая температура — 1100 °C;
  • температура плавления — 1400°C;

В таблицах удельное сопротивление часто приводится в мкОм*м (или 10 -6 Ом*м) – численно значения те же, разница в размерности.

Нихромовая нить и особенности ее применения

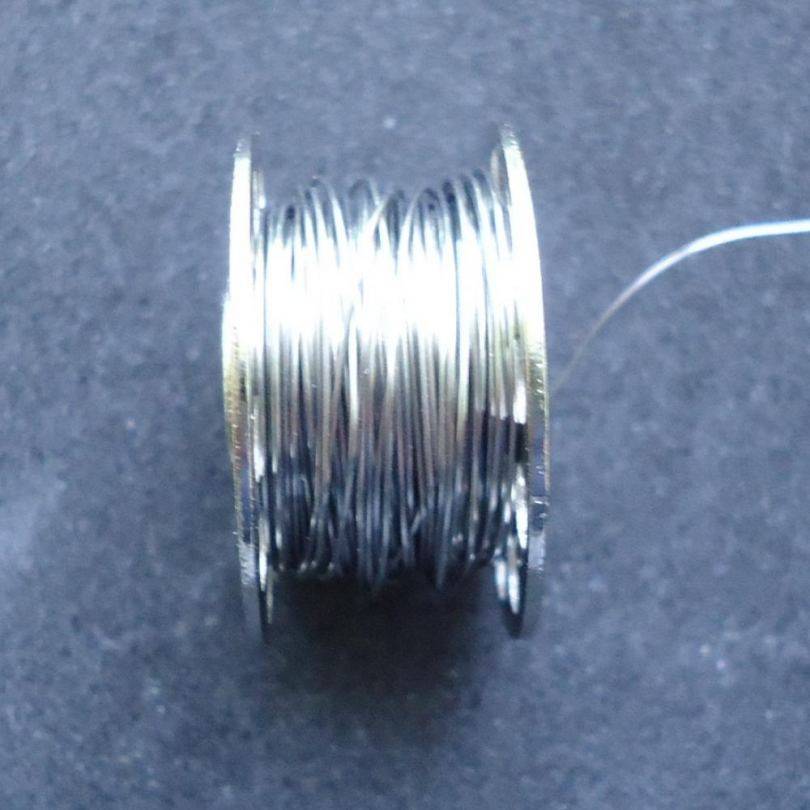

В настоящее время есть две самых распространённых марки нихромовой проволоки:

  • Х20Н80. Состоит на 74% из никеля и на 23% хрома, а также по 1% железа, кремния и марганца. Проводники этой марки можно использовать при температуре до 1250 ᵒ С, температура плавления – 1400 ᵒ С. Также он отличается повышенным электросопротивлением. Сплав применяют для изготовления элементов нагревательных приборов. Удельное сопротивление – 1,03-1,18 мкОм·м;
  • Х15Н60. Состав: 60% никеля, 25% железа, 15% хрома. Рабочая температура не более 1150 ᵒ С. Температура плавления – 1390 ᵒ С. Содержит больше железа, что повышает магнитные свойства сплава и увеличивает его антикоррозийную устойчивость.

Более подробно о марках и свойствах этих сплавов вы узнаете из ГОСТ 10994-74, ГОСТ 8803-89, ГОСТ 12766.1-90 и других.

Как уже было сказано, нихромовая проволока применяется повсеместно где нужны нагревательные элементы. Высокое удельное сопротивление и температура плавления позволяют использовать нихром в качестве основы для разных нагревательных элементов, начиная от чайника или фена, заканчивая муфельной печью.

Нихромовая нить и особенности ее применения

Отличительные характеристики

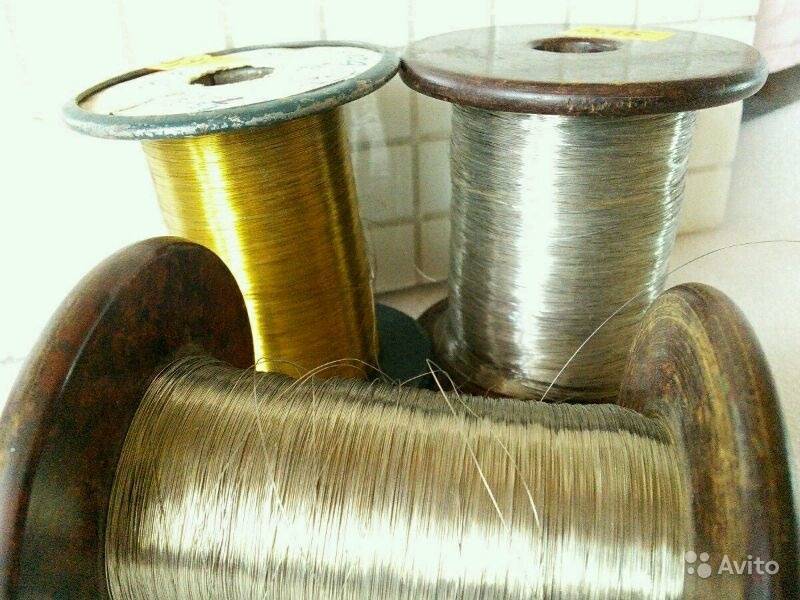

Среди наиболее востребованной электротехнической продукции на рынке – проволока нихром. Удельное сопротивление этого компонента электронагревательной техники исключительно высоко, что позволяет иметь широкий спрос.

Важной особенностью металла является стойкость его к высокотемпературному окислению в нормальных и агрессивных условиях. Ключевую роль тут играет хром

Элемент образовывает на поверхности соответствующую оксидную пленку, которая осуществляет защитную функцию. Она же отвечает за соответствующий темный цвет материала, который сменяется характерным бело-серым при механическом снятии окисленного слоя.

Стоит отметить, что непосредственный контакт с кислотами все же разрушает его, даже более, чем коррозионностойкий вольфрам.

Двухкомпонентный сплав не имеет магнитных характеристик. Они возникают для многокомпонентных его модификаций, однако имеют ослабленные показатели.

Нихромовая проволока отличается жесткостью, не поддается простому силовому влиянию.

Систематизируем информацию о том, как определить проволоку нихром, преимущественно, как отличить ее от внешне похожих материалов:

  1. Белый цвет нового металла, темный – ранее проработанного.
  2. Отрицательная или минимальная магнитность.
  3. Жесткость.
  4. Разрушение под действием кислот, устойчивость к окислению под влиянием высоких температур.

Нихромовая нить и особенности ее применения

Виды продукции

Выбор любого сплава, который характеризуется качественными технологическими и механическими характеристиками, должен быть обоснованным и регламентированным. Особенно когда речь идет о высокой стоимости. Таким высокотехнологичным и дорогостоящим материалом является проволока нихром. Гост 8803-89, 12766.1-90, 12766.3-90, 12766.4-90 определяет требования, особенности маркировки и применения. В соответствии со стандартами и в зависимости от типажа, металл представлен в продаже в виде проволоки или лент, выбор которых зависит от диаметра, сечения, длины, особенностей использования.

Соответственный прокат является исходным для промышленного изготовления ленточных зигзагов, проволочных спиралей.

Нихромовая нить и особенности ее применения

Ссылки

  • Нихром — статья из Большой советской энциклопедии (3-е издание)
  • ГОСТ 10994-74. Сплавы прецизионные. Марки . Архивировано из первоисточника 23 августа 2011. Проверено 7 сентября 2009. . (см. также ГОСТ)
  • Мальцев И. М. Технология триботехнических ленточных электроспеченных порошковых материалов //Международный научно-технический журнал . — 2003. — № 1. — С. 60-66.
  • Пятин Ю. М. и др. Материалы в приборостроении и автоматике. — 2-е изд. — «Машиностроение», 1982. — 528 с.
  • Касаткин А. Г. Основные процессы и аппараты химической технологии . — 2-е изд. — М .: Редакция химической литературы, 1938. — С. 170-171.
  • Кудрявцев И. В. Материалы в машиностроении. Выбор и применение / Химушкин Ф.Ф., Жуков Л.Л. и др.. — М .: «Машиностроение», 1968. — Т. 3 (Специальные стали и сплавы). — С. 304-319. — 448 с. — 30 000 экз.

Wikimedia Foundation . 2010 .Синонимы :

Смотреть что такое «Нихром» в других словарях:

Нихром … Орфографический словарь-справочник

— (от никель и хром) сплавы Ni (основа) с Cr (15 30%), легируемые Si (до 1,5%), Al (до 3,5%), микродобавками редкоземельных элементов. В ферронихромах часть Ni заменена Fe (св. 20%). Высокие жаростойкость и удельное электрическое сопротивление.… … Большой Энциклопедический словарь

Сущ., кол во синонимов: 2 сплав (252) ферронихром (2) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

нихром

— — Тематики электротехника, основные понятия EN nichrome … Справочник технического переводчика — хромоникелевый сплав (65 80% Ni, 15 30% Cr, иногда с добавками Si, Al и других элементов), характеризующийся высокими жаростойкостью и удельным электрическим сопротивлением. Применяют для изготовления нагревательных элементов в… … Энциклопедический словарь по металлургии

Общее название группы жаростойких сплавов никеля (65 80%) с хромом (15 30%). Впервые Н. запатентован в 1905 А. Маршем в США. В разных странах выпускается большое число разновидностей Н., легируемых, как правило, Si (до 1,5%), Al (до 3,5%) … Большая советская энциклопедия

А; м. Сплав никеля и хрома, обладающий высокой жаростойкостью и удельным электрическим сопротивлением (применяется для изготовления нагревательных элементов). ◁ Нихромовый, ая, ое. * * * нихром (от никель и хром), сплавы Ni (основа) с Cr (15 30%) … Энциклопедический словарь

Это сплав, основными составляющими которого являются никель (55-78%), хром (15-23%), марганец (1,5%) и железо (оставшийся процент). Иногда для его нормализации применяют цирконий. Плавится сплав при температуре 1100-1400°C. Характеризуется нихром удельным сопротивлением, составляющим 1,0-1,1×106 Ом×м, плотностью, значение которой 8,2-8,5 г/см3. Рабочая температура сплава — до 1100 °C. Отличается нихром высокой механической прочностью, значение придела прочности на растяжение составляет 0,65-0,7 ГПа.

Популярные статьи  Подбор циркуляционного насоса для системы ГВС

Нихром имеет повышенные характеристики жаропрочности, крипоустойчивости, пластичности. Он способен сохранять свою форму. Такие свойства позволяют использовать сплав в установках, на которые будут оказывать воздействие определенные агрессивные среды.

Сплав нашел свое применение в лабораторных и промышленных печах, плитах и паяльниках. Из нихрома изготавливают нагревательные элементы.

Где можно взять нихромовую проволоку

Существует несколько вариантов, как и где можно приобрести изделие из нихрома.

На сегодняшний день практически в каждом населенном пункте существует справочная по товарам и услугам. Обратившись к ней, можно получить от оператора информацию, какая организация торгует нихромом и ее контактные телефоны. Такую информацию можно узнать и в Интернете. Однако в этой ситуации шансы приобрести нормальный товар практически равен нулю, потому что если кто и возьмется доставить материал, то это будет всего лишь полтора-два метра. Организации в основном специализируются на оптовых продажах. Но уточнить все-таки стоит.

Если такое изделие продается в другом городе, то можно воспользоваться услугой «товары−почтой». Однако этот вариант предусматривает доплату за пересылку. Можно проволоку приобрести в специализированных магазинах. Это могут быть «Радиодетали», «Умелые руки» и другие подобные павильоны. Продавцы таких частных магазинов, торгующие различными запчастями, друг друга знают очень хорошо. Поэтому, если у такого «частника» в наличии нет нихромовой проволоки, он может подсказать, где ее приобрести. Между прочим, найти ее можно в обыкновенном хозяйственном магазине. Спирали для электрических плит изготовлены из нихрома.

Ни один населенный пункт не может обойтись без наличия базара, где можно приобрести все что угодно. Самое главное – это тщательно обойти весь рынок и даже можно поспрашивать продавцов. Можно и наткнуться на такое изделие из нихрома.

Чтобы найти такую проволоку, следует где-нибудь отыскать старый прибор, например, лабораторный реостат. Сам по себе он не представляет никакой ценности, однако на нем намотано небольшое количество нихрома.

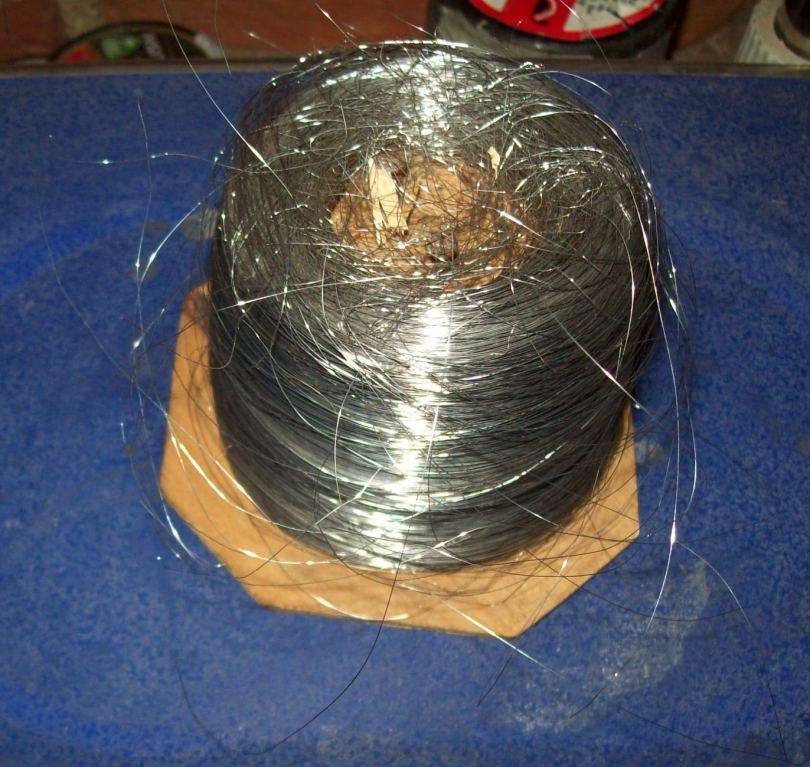

Нихромовая проволока является высококачественным пластичным изделием благодаря своим замечательным техническим характеристикам. Купить или достать ее любым другим способом хоть и трудно, но возможно. Нужно лишь проявить инициативу и попробовать все вышеуказанные способы.

Наша страна никогда не испытывала недостатка в «народных умельцах». Сообразительность и изобретательность всегда являлись отличительными чертами русского человека. Один из вопросов, которые волнуют многих современных «Кулибиных» – где взять необходимое количество нихромовой проволоки? Но сначала разберемся, чем же она так привлекает отечественных «самоделкиных»?

Что это за материал? По сути, это особый сплав с повышенной концентрацией таких химических элементов, как никель и хром (отсюда и название проволоки). Она может иметь сечение самой различной конфигурации (круг, трапеция, квадрат, овал) и диаметра (от долей «мм» до нескольких «см»).

Почему «нихром» так ценится?

Во-первых , он не ржавеет, а коррозия, как известно – «больное место» большинства металлов и сплавов.

Во-вторых , проволока из этого материала характеризуется повышенным сопротивлением электрическому току. Следовательно, чтобы получить одинаковое количество выделяемого тепла при включении в эл/цепь, «нихрома» (в погонных метрах) понадобится в несколько раз меньше, чем, скажем, стали. Отсюда и уменьшение веса прибора (приспособления), и возможность миниатюризации конструкции (уменьшения габаритов).

В-третьих , нихромовая проволока не изменяет своих свойств, не деформируется, не «горит» при высоких температурах.

В-четвертых , она эластична, и ей можно придать любую форму.

Где применяется такая проволока? Честно говоря, всего и не перечислить, особенно если вести речь о производстве. Поэтому в качестве примера отметим только несколько вариантов ее использования в быту:

  • станки для разрезания пенопластов;
  • приспособления для выжигания по древесине;
  • системы обогрева стекол «авто» и зеркал заднего обзора;
  • простейшие бытовые обогреватели, более известные как «козлы»;
  • печи для обжига (при самостоятельном изготовлении керамики);
  • для разогрева некоторых видов металлов (в домашних кузнях);
  • самодельные .

Нихромовая нить и особенности ее применения

Где взять?

Вот мы и подошли к этому риторическому вопросу. Рассмотрим все возможные варианты.

Купить . Здесь также свои варианты.

Нихромовая нить и особенности ее применения

Кстати, приобрести такую проволоку можно и в обычном хозяйственном магазине. Спирали для эл/плит делаются из того же «нихрома».

На базаре. В каждом населенном пункте есть места, где народ продает все, что угодно. Такие «точки» называются по-разному – «барахолка», «развал», «блошиный рынок». Нужно только не пожалеть времени и походить, посмотреть, поспрашивать. Все зависит от того, в каком объеме нужен «нихром». Наверное, это самый перспективный путь поиска, тем более, если материала нужно немного.

Вывод

Купить или достать иным способом нихромовую проволоку можно. Необходимо лишь проявить инициативу и испробовать все указанные выше способы.

Где можно взять нихромовую проволоку?

Существует несколько вариантов, как и где можно приобрести изделие из нихрома.

На сегодняшний день практически в каждом населенном пункте существует справочная по товарам и услугам. Обратившись к ней, можно получить от оператора информацию, какая организация торгует нихромом и ее контактные телефоны. Такую информацию можно узнать и в Интернете. Однако в этой ситуации шансы приобрести нормальный товар практически равен нулю

, потому что если кто и возьмется доставить материал, то это будет всего лишь полтора-два метра. Организации в основном специализируются на оптовых продажах. Но уточнить все-таки стоит.

Если такое изделие продается в другом городе, то можно воспользоваться . Однако этот вариант предусматривает доплату

за пересылку. Можно проволоку приобрести в специализированных магазинах. Это могут быть «Радиодетали», «Умелые руки» и другие подобные павильоны. Продавцы таких частных магазинов, торгующие различными запчастями, друг друга знают очень хорошо. Поэтому, если у такого «частника» в наличии нет нихромовой проволоки, он может подсказать, где ее приобрести. Между прочим, найти ее можно в обыкновенном хозяйственном магазине. Спирали для электрических плит изготовлены из нихрома.

Ни один населенный пункт не может обойтись без наличия базара, где можно приобрести все что угодно. Самое главное – это тщательно обойти весь рынок и даже можно поспрашивать продавцов. Можно и наткнуться на такое изделие из нихрома.

Чтобы найти такую проволоку, следует где-нибудь отыскать старый прибор

, например, лабораторный реостат. Сам по себе он не представляет никакой ценности, однако на нем намотано небольшое количество нихрома.

Нихромовая проволока является высококачественным пластичным изделием благодаря своим замечательным техническим характеристикам. Купить или достать ее любым другим способом хоть и трудно, но возможно. Нужно лишь проявить инициативу и попробовать все вышеуказанные способы.

Для этого понадобится нихромовая проволока. Удельное сопротивление проволоки из нихрома марки Х20Н80 приведено в таблице. Для фигурной резки используется терморезак из куска нихромовой проволоки.

Нихромовая проволока X20H80 применяется для изготовления спирали при самостоятельной перемотке атомайзера. Следовательно, чтобы получить одно и то же значение, в случае с тонкой нихромовой проволокой потребуется сделать меньше витков. Однако для использования на повышенной мощности рекомендуется использовать более толстую нихромовую проволоку либо 2 тонкие нити, сплетенные «косичкой».

Проволоку из нихрома используют для изготовления резаков, лобзиков, паяльников, станков для резки пенопласта, полистирола и т.д. Из них методом вытягивания получают проволоку. Нихромовую продукцию используют в местах, требующих качественного металла. Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение. Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины. После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Нихромовая проволока по внешнему виду мало чем отличается от стальной проволоки, но сделана она из сплава хрома и никеля.

Популярные статьи  Как работать с монтажной пеной без пистолета Ценные рекомендации профессионалов

Однако в отличие от стальной или медной проволоки, нихромовая проволока имеет большее удельное сопротивление и выдерживает, сохраняя, высокую механическую прочность температуру нагрева до 1200˚С.

Надо отметить, что для разогрева нихромовой проволоки станка для резки пенопласта подойдет источник электропитания как переменного тока, так и постоянного. Вынуть вилку из сети и подключить провода, идущие от нихромовой нити к клеммам «Нагрузка». Вставить вилку сетевого шнура в розетку и индикатором фазы проверить отсутствие фазы на нихромовой проволоке. Разобравшись с фазой, можно, медленно поворачивая ручку ЛАТРа подать напряжение на нихромовую проволоку.

В этой схеме, благодаря развязывающему понижающему трансформатору, нихромовая спираль гальванически не связана с электрической сетью и поэтому безопасна для эксплуатации. Ведь при резке пенопласта на приспособлении регулировать температуру нагрева нихромовой проволоки не нужно. Температура подбирается один раз при настройке станка.

Где найти проволоку из нихрома

Самый простой способ найти проволоку из нихрома – обратиться в специальный магазин (вейп-шоп). Правда, нихромовая нить там стоит недешево, и за 1 метр придется выложить приличную сумму.

Есть и другие варианты, где можно найти проволоку из нихрома:

  • радиорынки;
  • паяльники;
  • фены;
  • обогреватель, изготовленный по типу вентилятора;
  • электроплита с открытой спиралью;
  • интернет.

Возможность обнаружить металл на радиорынке не слишком велика, в сравнении с паяльником (работающим или неисправным). Паяльное устройство можно обнаружить в гараже, или в магазине “Фикс Прайс”, где изделие стоит копейки. Чтобы найти искомое, устройство необходимо разобрать и вытащить оттуда проволоку. Как правило, нихромовая нить в паяльнике тонкая. Определить ее сечение поможет намотка в 10 витков на карандаш. Длина намотанной проволоки достигает до 2,5 м.

Варианты с феном и обогревателем обойдутся дороже. Тяжелее всего достать проволоку из электроплиты.

Чтобы не ходить на рынок, и не искать проволоку из нихрома в магазине, можно найти в интернете информацию о продаже металла, или вещей, его содержащих.

Кстати, никель в составе сплава влияет на цену проволоки.

Самостоятельное извлечение

В бытовых нагревательных приборах за нагрев отвечает нихромовая нить. Где взять в домашних условиях проволоку, кроме как не из них? Данный способ не идеален, потому что заранее не известны сечение и длина нихрома, задействованные в каждом отдельном приборе.

Но в случае серьезной необходимости можно прибегнуть к нему. Ниже предоставлены примеры вещей, из которых можно получить нихром.

Нихром из паяльника

В данном случае нихромовая нить нагревает жало паяльника. Для того, чтобы достать проволоку, нужно разобрать корпус инструмента. Как правило, в нем применяется очень тонкий нихром

Важно знать, что паяльник нужен с медным жалом, поскольку в керамическом совсем другой нагревательный элемент

Фен для волос

Достать нихром можно из фена, неважно строительного, или применяемого для сушки волос. Мощность нагрева в нем выше, чем в паяльнике, соответственно проволоки будет больше, и, как правило, у нее более толстое сечение

Для получения нихрома достаточно просто разобрать прибор и извлечь намотанную спиралью проволоку.

Электрические плиты, чайники и кипятильники

Наверное, самый сложный процесс получения проволоки из всех перечисленных. Проволока в данных приборах располагается внутри ТЭНа- трубчатого электронагревательного элемента.

Нихромовая нить и особенности ее применения

Для того, чтобы ее извлечь, необходимо отсоединить тэн от корпуса прибора. Питание на него может подаваться напрямую от сети, так что в некоторых случаях отрезаются провода.

Как правило, ТЭН представляет собой спираль, поэтому для более удобного извлечения, а также затем, чтобы не порвать нихромовую проволоку, следует выгибать спираль до состояния ровной трубки.

Полость трубы ТЭНа, в котором размещается искомая спираль заполнена сыпучим изолирующим материалом, который может выглядеть как белый песок или гипс. Под большим давлением данное вещество запрессовывается до монолитного состояния, поэтому для извлечения нихромовой нити требуется сначала удалить весь изолирующий материал.

Простой способ определения вида проволоки

Иногда производители используют кантал вместо нихрома в своих приборах. При извлечении материала из инструментов желательно уметь отличить эти два сплава. Это не так сложно, как может показаться. Дело в том, что кантал содержит в своем составе железо (отсюда и подверженность канталовых нитей коррозии), поэтому хорошо магнитится. Следовательно, для того, чтобы определить вид сплава, достаточно поднести магнит к проволоке — нихром не будет на него реагировать.

Нихромовая нить наиболее распространена в нагревательных элементах в силу своей дешевизны и хороших физических свойств. Ее применение в быту встречается в роли нагревательных элементов для фенов, паяльников, чайников, электрических плит и многих других приборов. По причине высокой жаростойкости, нихромовые материалы применяются в условиях повышенных температур. Помимо этого, нихром наряду с другими сплавами используется в испарителях для электронных сигарет.

https://youtube.com/watch?v=wzARbshWVbs

Распространенность проволоки зачастую ставит вопрос о том, где взять нихромовую проволоку. Взять в домашних условиях ее можно разобрав ненужный прибор, но лучшим вариантом будет приобретение материала в магазине. В этом случае можно быть уверенным в хорошем составе продукции.

В случае необходимости, нихром можно заменить другим видом проволоки, главное, определить его физические свойства.

Следует помнить о том, что в зависимости от состава сплава, физические свойства могут отличаться, поэтому необходимо уточнить требования к материалу тогда, когда это имеет высокое значение.

Заключение

Таким образом вы можете посчитать длину проволоки для нихромовой спирали и определить нужный диаметр по мощности, сечению и температуре

Важно при этом учитывать:

  • условия окружающей среды;
  • расположение нагревательных элементов;
  • температуру спиралей;
  • температуру, до которой должна нагреться поверхность и другие факторы.

Даже приведенный расчет, несмотря на его сложность, нельзя назвать достаточно точным. Потому что расчет нагревательных элементов — это сплошная термодинамика и можно привести еще ряд факторов, которые влияют на его результаты, например, теплоизоляцию печи и прочее.

На практике после оценочных подсчетов спирали добавляют или убирают в зависимости от полученного результата или используют температурные датчики и устройства для её регулировки.

Нихромовая спираль — это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения. Проволока изготавливается из нихрома — прецизионного сплава, главными компонентами которого являются никель и хром. «Классический» состав этого сплава — 80% никеля, 20% хрома. Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов — «нихром».

Самые известные марки нихрома — Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72-73 % никеля и 20-23 % хрома. Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки. Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17-29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре. Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Нихромовая нить и особенности ее применения
Как почистить дымоход от сажи своими руками
