Установка дистанционного выключателя света, оснащенного пультом

Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут. Процесс подключения состоит всего из двух этапов:

Процесс подключения состоит всего из двух этапов:

  1. Установка приемника радиосигналов.
  2. Монтаж выключателя света (кнопки управления).

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

  • ноль подается на все осветительные приборы;
  • фаза разветвляется в Wi-fi выключателе;
  • фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить Wi-fi выключатель света:

Теперь вы знаете, что собой представляет Wi-fi выключатель света и как осуществляется управление освещением через смартфон. Беспроводная электрофурнитура набирает все большую популярность, поэтому если вы решили внедрить систему «Умный дом», советуем обзавестись рассмотренными нами устройствами.

Будет полезно прочитать:

  • Как работает Wi-Fi розетка
  • Системы дистанционного управления освещением
  • Системы управления теплым полом

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Контроллер дистанционного управления

Еще его называют «свитчер» с пультом — помимо управления с пульта, этот прибор коммутирует нагрузки в разных последовательностях при управлении с обычного выключателя. Рассчитан на подключение от двух до четырех нагрузок ( зависит от модели контроллера). Подобные устройства используются в современных люстрах с множеством комбинаций горящих ламп (зачастую не имеют управления с пульта).

Установка дистанционного выключателя света, оснащенного пультом

Данное устройство, по сути совмещает в себе два узла: переключатель режимов («свитчер») и собственно устройство дистанционного управления. Наличие первого, на мой взгляд, сильно ограничивает функциональность прибора.

Почему переключатель режимов негативно сказывается на практичности? Все просто: в первую очередь весь контроллер — это устройство коммутации нескольких групп освещения при помощи обычного выключателя, а радиоуправление — вторичная функция, бонус. Другими словами, прибор включается последовательно с обычным выключателем и не рассчитан на прямое подключение или равнозначное управление как с пульта, так и с выключателя.

Если устройство подключить напрямую, без выключателя, то при подаче электричества первая группа света будет включена автоматически. Выключить свет можно будет только с пульта. То есть при отключении и последующей подаче электроэнергии — первая группа ламп будет включена, без ведома хозяина. Это очень важный момент — освещение будет зависеть от перебоев с электричеством. Вы приходите домой, а честно выключенный свет горит без вашего ведома.

При использовании этого решения, ни о каком качественном использовании не может быть и речи! Данное устройство нужно подключать последовательно с выключателем и пульт д/у использовать только при замкнутых контактах механического выключателя. О надежном включении можно говорить только тогда, когда с пульта можно всегда включить свет и не боятся, что он случайно включится от проблем с электроэнергией. По-настоящему качественным можно считать такое решение, когда свет управляется равнозначно с обычного выключателя и с пульта, без ложных включений. Ведь пульт управления всегда может потеряться.

По всему изложенному можно вынести вердикт: контроллер дистанционного управления приемлем лишь в люстрах с несколькими группами ламп, которыми нужно управлять одной клавишей выключателя. Для громкого названия «умный дом» — устройство слишком «глупое»!

Программирование

После установки устройство начинает работать как обычный сенсорный выключатель. Чтобы коммутировать линии освещения
по радиоканалу, прибор нужно запрограммировать.

Каждая группа (клавиша) программируется отдельно, как отдельное устройство. Итак, касаемся нужного сенсора и держим
до появления коротких писков. Звуковые сигналы указывают на момент нужного нам программирования. При долгом удерживании звуки
идут в следующем порядке: 1 короткий — пауза — 2 коротких — пауза — 3 коротких — пауза — 4 коротких.

Популярные статьи  Как делается утепление стен угловой квартиры в панельном доме изнутри

Паузы между сериями «пиков» очень короткие, во время этой паузы нужно нажать нужную клавишу на передатчике (брелке или выключателе) и
приемник запрограммируется на этот сигнал. После 1-го короткого звука задается включение и выключение выбранным сигналом передатчика.
После 2-х коротких импульсов задается сигнал только на включение. После 3-х звуковых сигналов задается команда только на
выключение. Когда выключатель пикнет 4 раза — все настройки обнуляются и нужно заново привязывать передатчики.

По опытным данным стало известно: для стабильной работы не нужно привязывать на одну группу более 4-х сигналов с различных
устройств.

Ну и в завершение обещанные ссылки на Алиэкспресс:Выключатель-приемник с брелкомВыключатель-приемник с беспроводным выключателем

Система дистанционного управления светом в квартире

Схема управления светом через Интернет

Управление светом в квартире может осуществляться выключателями, радиус действия которых до 100 м или меньше, в зависимости от площади помещения. Если на пути сигнала имеются несущие стены или в стенах железная арматура, есть ретрансляторы радиосигнала, которые позволяют обойти препятствия и усилить мощность передающего устройства.

В квартире можно установить 2 системы управления светом:

  • Локальные, если подсоединен один источник освещения к одному выключателю.
  • Глобальные. В этом случае все лампы и точечные группы будут подсоединены к единой панели управления. В схему могут входить кондиционеры, системы вентиляции и другие электрические приборы, например, автоматические жалюзи или роллеты.

В больших квартирах есть возможность совместить работу датчиков и дистанционного выключателя. Это нужно для временного освещения проходных зон. Датчик устанавливается по ходу движения и срабатывает, если человек входит в определенную зону, затем выключается.

Прибор может работать в нескольких режимах:

  • Временный. При нажатии на кнопку свет включается на определенное время, затем самостоятельно гаснет.
  • Включение/Выключение. При однократном нажатии кнопки происходит либо включение, либо отключение приборов.
  • В моностабильном режиме при удерживании кнопки свет будет гореть. Если отпустить – погаснет.
  • Бистабильный режим – это циклическое изменение состояния работы прибора.

Чем больше режимов, тем дороже оборудование.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

  • Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
  • Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
  • INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
  • Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
  • Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
  • BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).

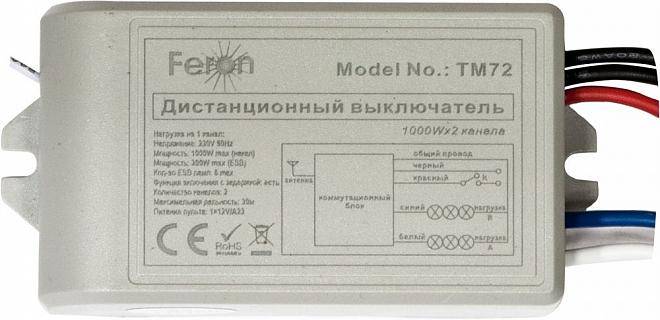

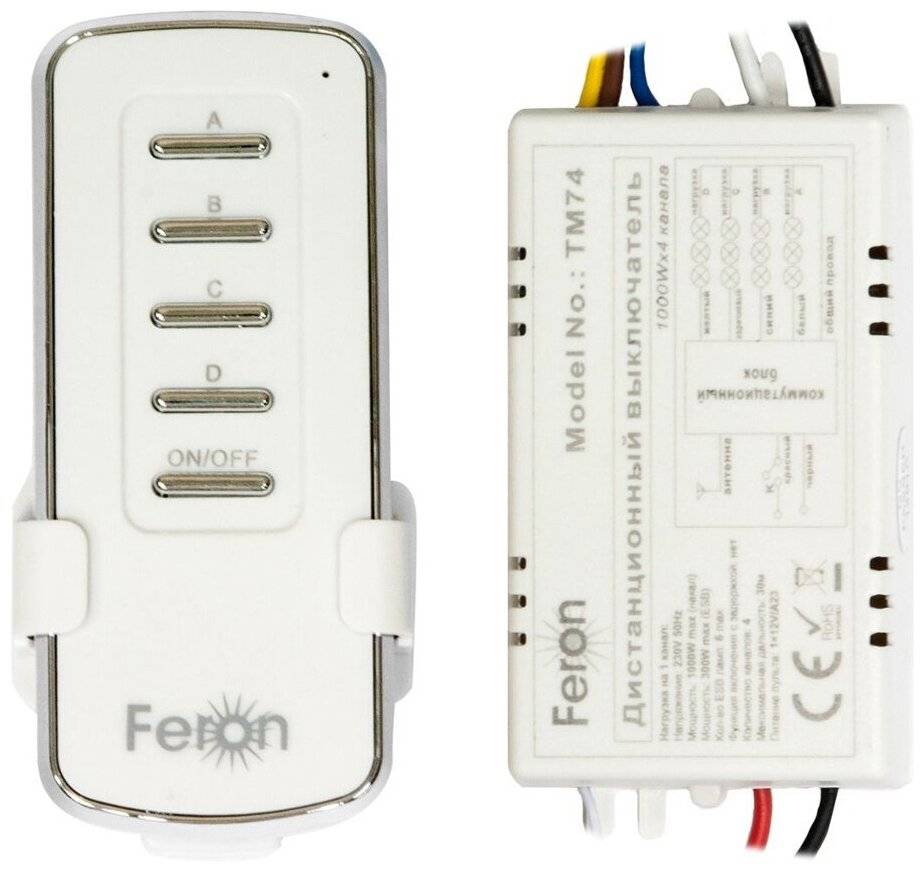

  • Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
  • Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
  • Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
  • Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Методы управления уличным освещением

Существует три метода управления освещением. Расскажем о них подробнее.

Ручное управление

Включение фонарей производится вручную, каждый фонарь или их группа контролируется оператором на месте.

По сути это самый старый способ. Когда фонарщик проходил по улице и зажигал каждый масляный или газовый фонарь, а потом гасил их — это и была первая и очевидная реализация метода. Во дворе своего дома освещением мы тоже управляем чаще ручным способом (про автоматизацию ниже).

Фонарщик реализует ручное управление газовой лампой (кстати,  снимок современный на нем сотрудник Брестского ГорСвета)

На сегодня в коммунальном хозяйстве ручное управление используют только в экстренных ситуациях, или при выполнении ремонтных работ.

Дистанционное управление

Одно из первых устройств дистанционного управления уличным освещением

Когда все электроснабжение в населенном пункте или его части осуществлялось от отдельной электростанции, функции фонарщика перешли к их персоналу. Ответственное лицо, определив, что на улице достаточно стемнело или рассвело, включало или выключало рубильник, подающий напряжение на сети уличного освещения.

Автоматическое управление

Щит простейшей автоматики уличного освещения

Трансформаторная подстанция

В этом случае, отдельные участки уличного освещения, в зависимости от состояния датчиков и заложенного алгоритма, включаются и выключаются сами. Переход на автоматическую систему связан с тем, что напряжение потребителям стали подавать с помощью локальных трансформаторных подстанций преобразующих высоковольтное напряжение в стандартное.

Это создало два фактора предопределивших переход на автоматику:

  1. Устанавливать (кроме некоторых случаев) отдельные подстанции только для уличного освещения нерентабельно. Трансформаторы сейчас преобразуют напряжение для всех энергопотребителей на территории.
  2. Кроме того, для централизованного управления включением и выключением уличных фонарей, пришлось бы тянуть к каждой отдельной подстанции питающей освещение отдельную линию, что еще более бы увеличило затраты.
Популярные статьи  Балансировка системы отопления в частном доме

Поэтому в 50-е — 60-е годы была внедрена система автоматического управления освещением. Она работала по простейшему доступному на то время принципу. На каждой подстанции устанавливалась автоматика, действующая от датчиков освещенности. Стало темно — подали напряжение на фонари, стало светло — отключили.

Однако датчики подводили в некоторых случаях:

  1. при неправильной калибровке они срабатывали нечетко;
  2. из-за засветки фарами или даже полной луной фонари могли погаснуть ночью;
  3. при закрытии датчика снегом, льдом, грязью или пылью свет включался днем;
  4. в конце концов, датчик мог выйти из строя.

Раритетный датчик освещенности

Потом нашли еще один существенный минус, который проявился во времена, когда стали задумываться об экономии — зачем в ночные часы, если движения людей и транспорта нет, напрасно жечь электроэнергию. Поэтому датчики освещенности стали блокировать с реле времени. Таймер выключал или все фонари полностью или часть их во дворах и малонаселенных улицах в промежуток, например с часу до четырех ночи.

Позже появились еще и так называемые астрономические реле (на фото ниже). В них программное обеспечение по введенным координатам рассчитывает время заката и рассвета в данном месте, и на основе расчета подает сигналы на переключение. В реле также реализуется и функция выключения и включения в заданные часы.

Астрономическое реле

Датчики освещенности остались только для контроля непредвиденного уменьшения естественной освещенности, например из-за тумана. Кажется система на основе астрономического таймера идеальный вариант (на их основе работает большинство систем уличного освещения в небольших населенных пунктах).

Но у нее все равно есть минусы:

  1. Для того чтобы перепрограммировать систему на другое время срабатывания (например на время праздников) необходимо объехать обойти все подстанции. Это отнимает много времени (знаю по своему опыту).
  2. Присутствие человека требуется и для определения неисправностей, снятия показаний с приборов учета расхода электроэнергии.

Поэтому на сегодня все больше используют автоматизированные системы управления на основе современных цифровых технологий. В них комбинируется автоматическое и ручное управление. Рассмотрим реализацию одной из типичных систем.

Подключение силового блока

Исполнительное устройство размещают возле самого светильника или там, где к нему идут два провода питания. Блоки зачастую имеют различные маркировки и схемы подключения, но принцип подсоединения становится понятным после изучения инструкции. Например, у силового радиореле, предназначенного для управления одним каналом, есть вход для питающей сети 220 В и выход для подключения осветительного прибора.Установка дистанционного выключателя света, оснащенного пультом

Схема подключения одно канального силового модуля: 1 – дистанционный выключатель DeLUMO; 2 – светильник.

Другие модификации радиовыключателей оснащаются потенциально свободными релейными контактами и могут управлять низковольтной нагрузкой.Установка дистанционного выключателя света, оснащенного пультом

Электромонтажная схема: 1 – радиоуправляемый выключатель FA10UP; 2 – замыкающий релейный контакт (8 А); 3 – коммутирующий выход; 4 – лампа светильника.

Ещё один вариант исполнительного устройства – радиодиммер, позволяющий включать, выключать и изменять яркость управляемого осветительного прибора.Установка дистанционного выключателя света, оснащенного пультом

Схема электромонтажа: 1 – кнопка проводного управления; 2 – радиодиммер скрытого монтажа AR004; 3 – лампа 220 В.

Блоки с функцией задержки подсветки оптимально подходят для организации автоматического освещения лестниц. При получении сигнала от передатчика (выключателя или датчика) устройство включает светильники на определенное время, запрограммированное пользователем.Установка дистанционного выключателя света, оснащенного пультом

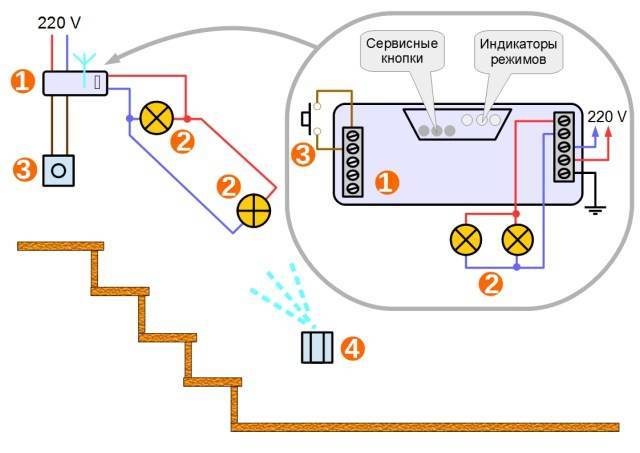

Схема освещения лестничного марша: 1 – радиодиммер Inlumina; 2 – светильник; 3 – внешняя кнопка управления; 4 – настенный радиопульт.

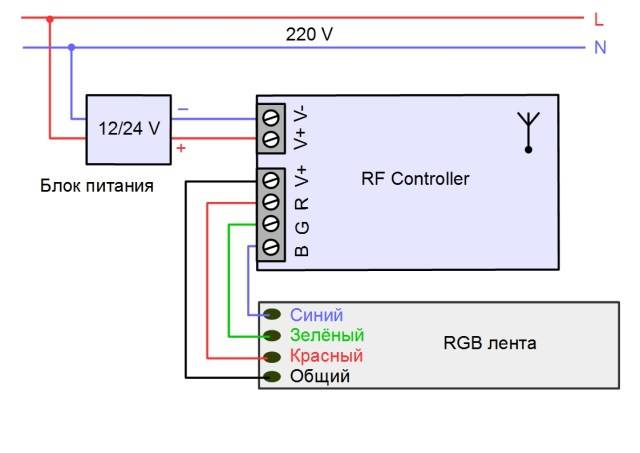

Для управления светодиодными лентами существуют контроллеры с встроенными радиомодулями (RF Controller), рассчитываемые и подключаемые аналогично проводным моделям.Установка дистанционного выключателя света, оснащенного пультом

Яркость свечения монохромных лент регулируют малогабаритным одно канальным диммером.Установка дистанционного выключателя света, оснащенного пультом

Устройства радиоуправления освещением начального уровня интересны возможностью быстрого создания новой системы с функциями автоматизации и расширения действующего электроснабжения без проведения ремонта в помещении.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Достоинства и недостатки устройств ДУ

Приборы, позволяющие управлять освещением при помощи пульта управления, имеют определенные плюсы и минусы. Наиболее важным достоинством является легкость установки и простота подключения: монтаж приспособления не требует особых знаний.

Привлекает внимание комфорт в эксплуатации и возможность плавной регулировки осветительных приборов. В ряде моделей присутствует также функция программирования устройства, с помощью которой можно задать «эффект присутствия»

В этом случае устройство будет включаться/выключаться автоматически в определенное время, что может быть полезно при пустующей квартире.

Установка дистанционного выключателя света, оснащенного пультом

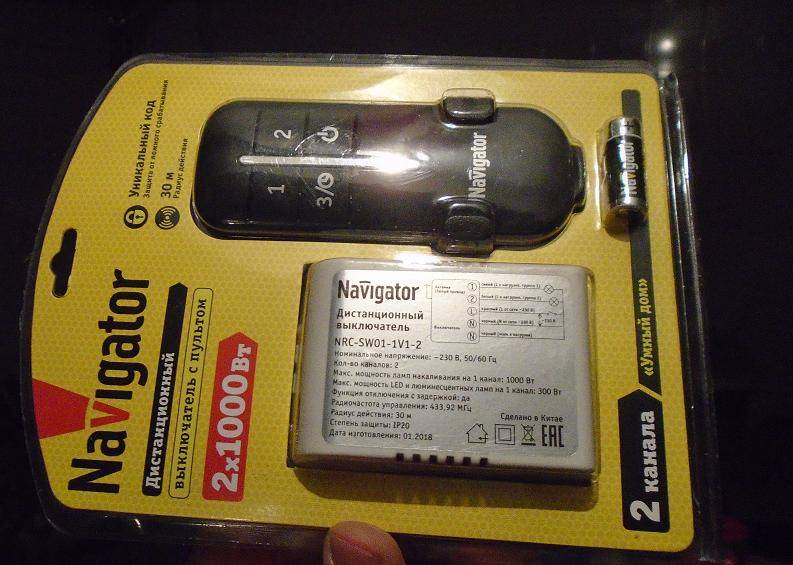

Как правило, производители выпускают комплект оборудования, необходимого для возможности дистанционной регулировки осветительными приборами. Силовой блок требуется подключить к имеющейся электросети

Использование ДУ-приборов способствует снижению расхода электричества, а также продлению службы различных видов ламп. Кроме того, дистанционный выключатель дает возможность одновременно управлять с одного пульта сразу несколькими источниками света или даже другими приборами.

К недостаткам подобных устройств можно отнести случающиеся ложные или самопроизвольные срабатывания; слабый радиосигнал, который может не пройти сквозь препятствие; возможное воздействие на кардиостимуляторы или слуховые аппараты.

Выключатели, находящиеся на открытом воздухе, могут некорректно работать из-за атмосферных осадков. Кроме того, у пульта управления в самый неподходящий момент могут сесть батарейки.

Плюсы и минусы управления освещением на расстоянии

Основные преимущества:

  • экономный расход электроэнергии;
  • удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
  • легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
  • возможность сопряжения с диммером для плавного включения света;
  • экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
  • комфортный процесс включения и выключения света;
  • пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
  • безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
  • возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
  • наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.

Недостатки дистанционного управления освещением:

  • стоимость подобных приборов несколько выше, чем у стационарных выключателей;
  • могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
  • сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
  • требуется точная корректировка условий сpaбатывания;
  • возможность ложного сpaбатывания – для удаления этого эффекта приходится разpaбатывать системы с несколькими датчиками.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ

Дистанционный контроль и регулировка освещения в доме или квартире обычно обеспечивается одним из двух способов:

1. С помощью радио- или инфракрасных (ИК) пультов дистанционного управления (ПДУ), а также посредством управления голосом (звуком) при нахождении в помещении или в непосредственной близости к нему.

Радио пульты.

Управление источником освещения в доме можно производить из любых точек, установив один радио-пульт возле двери, а другой, например, у кровати. Радио-пульты, в зависимости от своих технических характеристик, отличаются функциональностью, внешним видом и дальностью действия (10-100 м).

Самые простые одноканальные ПДУ включают и выключают единственную лампу. Многоканальные работают в нескольких зонах и настраиваются отдельно для каждого силового блока. При размещении приемника и передатчика в разных комнатах следует учитывать, что мощность радиосигнала понижается в процессе прохождения перекрытий и стен, чтобы этого избежать, используют ретрансляторы.

Материал Затухание сигнала, %
Гипсокартон, дерево 10
Кирпич, древесностружечная плита (ДСП) 30
Железобетон 70
Металл, металлическая решетка до 90

Инфракрасный пульт используют в небольших по площади помещениях.

Это связано с его главными недостатками — необходимостью точного наведения устройства на приемник сигнала, т. к. он работает только в пределах прямой видимости источника света, и имеет небольшую дальность действия луча.

Одним из основных преимуществ системы с дистанционным управлением инфракрасным пультом, является то, что с его помощью можно управлять не только освещением «умного» дома, но и телевизором, домашним кинотеатром, вентиляцией, отоплением и др.

Управление звуком (голосом).

Популярные статьи  Дистанционно управляемые розетки

Здесь основным преимуществом является простота управления и отсутствие необходимости следить за тем, где находится пульт, т. к. он в этой системе не предусмотрен. Недостатком является то, что часто любой шум может включить или выключить освещение.

Поэтому, чтобы исключить случайное срабатывание, большинство современных голосовых переключателей оснащают тональной системой дифференцирования сигналов. Однако такие переключатели нуждаются в тщательной и грамотной настройке.

Еще один недостаток таких приборов состоит в том, что их можно использовать только со светильниками, подключаемыми к розетке, поэтому они удобны для включения/выключения торшеров, настольных ламп и т. д.

2. Управление через GSM канал на больших расстояниях.

Способность системы управления освещением воспринимать команды с любого расстояния — основное, для чего предназначено GSM управление. Монтаж такой системы позволяет создать «диалог» между владельцем дома и «умным» оборудованием (GSM модулем). Принцип действия заключается в том, что внутрь светильников встраивается GSM модуль и электронная плата, на которой имеется разъем для SIM карты.

Передача информации происходит посредством коротких звонков или передачи SMS сообщений. Установка именно такой системы актуальна для тех, кто часто забывает выключать свет в доме, даже уезжая из него на длительное время.

В начало

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта, идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001.

В комплект поставки системы входят:

1. Контроллер – приемник радиосигнала со встроенным реле

2. Пульт дистанционного управления (ПДУ)

3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами

4. Элемент питания для ПДУ типа A23

5. Инструкция

Основные характеристики системы управления светом с пульта:

Тип : Дистанционный выключатель с пультом

Количество подключаемых приборов (групп) : 2

Максимальная нагрузка на канал, Вт : 1000

Максимальная суммарная нагрузка, Вт : 2000

Радиус действия, м : 30

Размер приемника, мм : 90*45*22

Если говорить простым языком получается, что пульт дистанционного управления Uniel UCH-P001, может одновременно управлять двумя различными группами освещения или другими электроприборами, максимальная потребляемая мощность каждой группы не более 1000Вт или 1кВТ.

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Кроме системы управления светом с пульта, так же были куплены – светодиодная лента и блок питания для неё, согласно поставленной задаче. А вообще, как вы уже догадались, пультом можно управлять любым светильником и даже электроприбором мощностью до 1000Вт. Блок питания от светодиодной подсветки и приемник дистанционного управления было решено разместить на потолке, рядом с питающим кабелем, идущим на группу розеток.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.

Это интересно: Экономия электроэнергии с помощью инвертора: познаем главное

Преимущества пультов дистанционного управления

Переход на удаленное управление обеспечивает удобство для пользователя, т. к. не нужно передвигаться по жилищу для включения света, установки параметров микроклимата в помещении. В автоматизированной системе человек может с помощью пульта обеспечить качественную работу дома, не вставая с места.

Дистанционное реагирование успешно работает при удаленности объектов от оператора, например при координации летательных средств, самолетов, авто. Маяки, ретрансляторы, радиостанции связи управляются на расстоянии и не требуют непосредственного присутствия человека.

В играх, таких как Xbox, ранее применялась проводная система связи, но замена на беспроводные пульты дает игрокам больше возможностей.

Разнообразие пультов управления

Установка дистанционного выключателя света, оснащенного пультом
Управление освещением с ИК-пульта

Обыкновенное устройство ДУ обладает определенными техническими характеристиками. Сюда входит его предельная мощность до 12 милливатт, диапазон с рабочими частотами, который может колебаться в пределах 450-900 мегагерц и мощность коммутируемого элемента от 300 Вт до 6 Квт. Дистанция срабатывания по направлению от основного помещения обычно составляет 40-500 метров. Важными параметрами являются мощность передатчика и приемника для сигнала, от них будет зависеть дистанция активной работы прибора. Первый параметр считается основным, так как отвечает за отзывчивость и скорость срабатывания опций системы.

С инфракрасным управлением

ИК-системы чаще всего применяются для управления освещением снаружи, в том числе для стоянок автомобилей, складов и общественных территорий. Инфракрасные пульты по конструкции аналогичны обыкновенным ПДУ для телевизоров, отличаются простотой и доступностью в эксплуатации.

Есть и минусы – они будут функционировать только со световыми источниками, которые располагаются в предельной видимости на дистанции до 10 метров от прибора.

Принцип работы не отличается сложностью: когда модуль получает ИК-сигнал, он преобразует его в радиоволновый и направляет на контроллер. Способ управления таким образом дает возможность отслеживать функционирование ламп из нескольких мест одновременно.

По радиоканалу

Установка дистанционного выключателя света, оснащенного пультом
Удаленное управление любым уличным освещением с пульта по каналу радио применяется достаточно часто из-за широкого спектра действия. Система этого типа включает в себя приемник или контроллер сигналов и пульта ДУ. Прибор с радиоуправлением направляет импульс на сенсорную часть принимающего устройства для отключения или включения освещения. Преимущество этой технологии заключается в возможности эксплуатировать систему на участках с большими площадями и управлять выключателями из различных помещений.

По мобильникам или через интернет

Установка дистанционного выключателя света, оснащенного пультом
На смартфоне устанавливается специальное приложение для управления светом

Блок для управления светом применяется в системах для умного дома и может находиться под контролем подключенного смартфона с помощью приложения или Интернета при наличии отдельного прибора ДУ. Телефон дает возможность настраивать освещение без пульта, создавать “эффект присутствия”, находясь за пределами контролируемой территории, а также настраивать нужные сценарии света в жилом доме. Контроль освещения в этом случае выполняется при помощи сигнала Wi-Fi. Для настройки необходим сам смартфон с установленным приложением, исполнительное устройство и роутер Wi-Fi, отвечающий за передачу данных между телефоном и контроллером. Подключение через Интернет осуществляется при помощи специального ПО, совместимого с конкретной системой освещения.

Оцените статью
Максим Мальцев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Установка дистанционного выключателя света, оснащенного пультом
Миф про грибок под натяжным потолком
